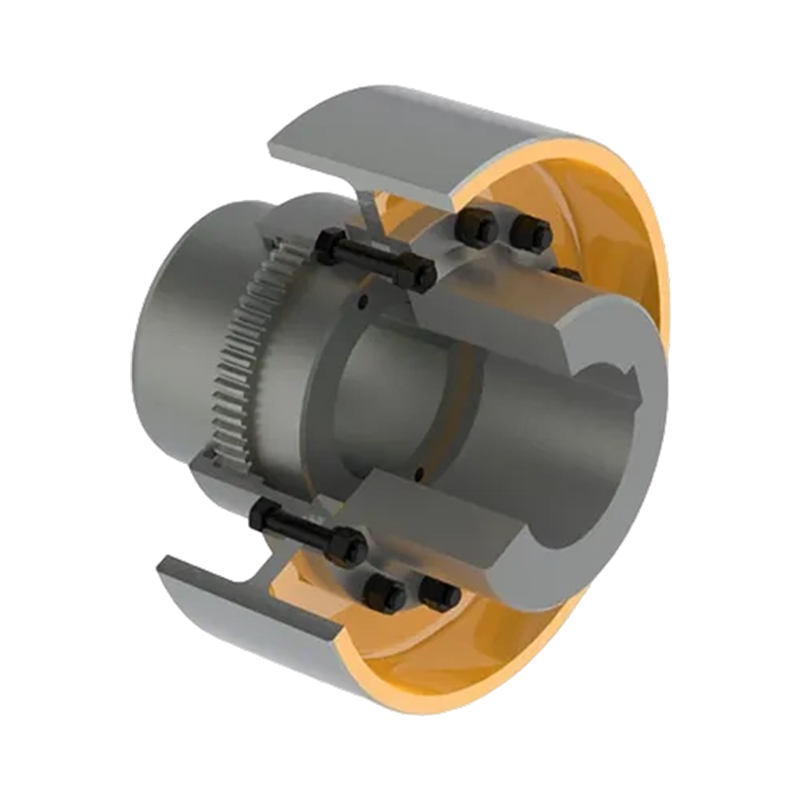

GCL Trumväxelkoppling med bromshjul (Q/YG 13011X-2018)

Produktöversikt: Trumväxelkopplingen av GCL-typ med bromshjul (standard: Q/YG 13011X-2018) är en innovativ transmissionslösning som perfekt integrerar högeffektiv trumväxelöverföringsteknik med bromsfunktion. Samtidigt som den uppnår högt vridmomentöverföring, ger denna koppling exakt kontroll och retardations-/stoppfunktioner för rotationsrörelsen hos industriell utrustning genom sin integrerade bromshjulstruktur.

Kärndesignfunktioner:

1. Integrerad transmission och bromsning: Detta system integrerar sömlöst transmissionseffektiviteten hos en växelkoppling med kontrollfunktionen hos ett bromshjul, vilket ger en heltäckande lösning för kraftöverföring och rörelsekontroll i tunga industrimaskiner.

2. Högpresterande trumväxlar: Den interna kugghjulssektionen är gjord av höghållfasta material som legerat stål, med utmärkt flexibilitet för att effektivt kompensera för axiell snedställning (radiell, axiell och vinkel), och därigenom minska spänningsbelastningen på den anslutna utrustningen.

3. Exakt bromskontroll: Den integrerade bromshjulsdesignen gör att utrustningen snabbt kan bromsa in eller helt stanna enligt drifts- eller säkerhetskrav, vilket avsevärt förbättrar säkerheten och flexibiliteten hos transmissionssystemet.

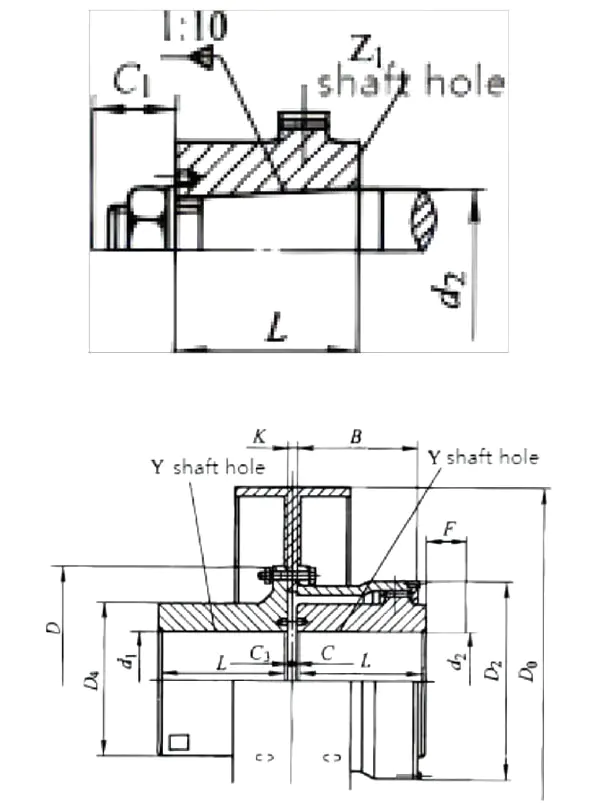

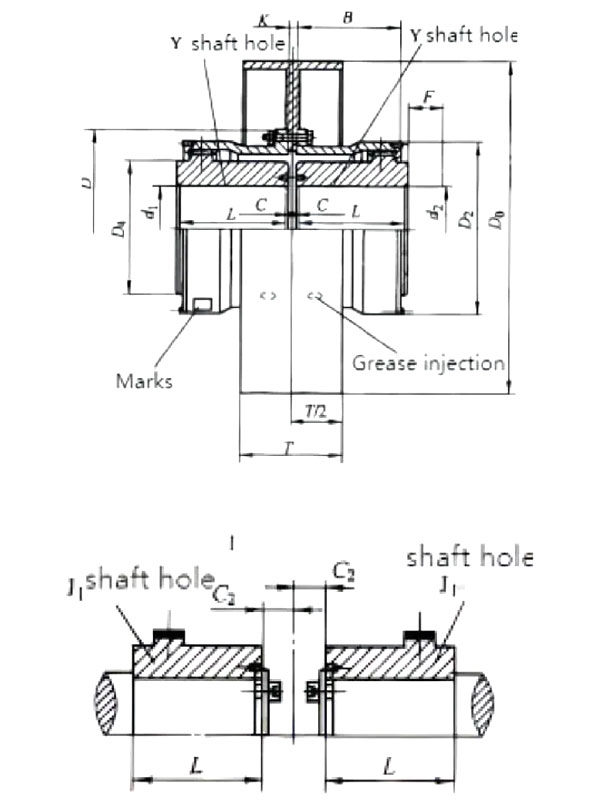

4. Olika strukturella former: Som visas på de tekniska ritningarna erbjuder denna serie två huvudsakliga strukturella arrangemang: GCL-I och GCL-II, för att anpassas till olika utrymmes- och installationskrav.

5. Bekvämt smörjsystem: Huset är utrustat med en dedikerad oljeinsprutningsport för enkelt rutinmässigt smörjunderhåll, vilket säkerställer kugghjulskuggarnas tillförlitlighet på lång sikt.

6. Tekniska specifikationer och parametrar: GCL-seriens kopplingar täcker en mängd olika specifikationer från GCL1 till GCL14, och uppfyller ett brett spektrum av industriella vridmomentkrav:

1. Nominellt vridmoment (T _n ): Brett räckvidd, från 800 N·m till 180 000 N·m.

2. Tillåten hastighet ([n]): Upp till 4000 r/min (beroende på specifikationer).

3. Bromshjulets diameter (D ₀ ): En mängd olika standardstorlekar för bromshjul finns tillgängliga, med diametrar från 160 mm till 800 mm.

4. Skafthålskompatibilitet: Stöder olika axelhålstyper som Y, J1 och Z1, med ett brett utbud av kompatibla skaftdiametrar (minst 12 mm, maximalt upp till 260 mm).

Applikationsvärde och fält: På grund av sin kombination av kraftig transmission och exakta bromsegenskaper är denna produkt ett idealiskt val för utrustning inom följande områden med extremt höga krav på säkerhet och hållbarhet:

1. Transportsystem: Såsom drivning och nödbromsning av stora transportband.

2. Tungt maskineri: Inklusive krossar, blandare, kvarnar, etc.

3. Specialindustriutrustning: Används i stor utsträckning inom metallurgi, gruvdrift, hissning, hamn- och vattenvårdsmaskiner.

Installation och underhåll: Denna koppling har en användarvänlig design som förenklar installationsprocessen och syftar till att minimera utrustningens stilleståndstid. Regelbundna visuella inspektioner och fettpåfyllning kan effektivt förlänga systemets livslängd och minska de totala driftskostnaderna.
