Hur man mäter hårdheten hos tunna nitrerade lager: Varför UCI Ultrasonic Hardness Testers är industristandarden

Nitrering är en vanlig ytförstärkningsprocess inom maskintillverkning, precisionsformar och komponentbearbetning. Det används också i stor utsträckning på kraftöverföringsdelar som växlar, axlar och flexibla axelkopplingar . Processen bildar ett tunt, tätt, ultrahårt nitrerat skikt på arbetsstyckets yta, vilket förbättrar slitstyrkan, utmattningsbeständigheten och korrosionsbeständigheten.

Det nitrerade lagret är tunt och hårt. Typisk tjocklek är endast 0,1-0,5 mm, och ythårdheten kan överstiga 1000 HV. Att mäta hårdheten hos ett så tunt lager och kontrollera nitreringskvaliteten noggrant har länge varit en kärnutmaning inom värmebehandlingsindustrin. Traditionell testutrustning är utsatt för förvrängda data och kan skada arbetsstycken. Testa nitrerade delar med en UCI ultraljuds hårdhetstestare har därför blivit standardlösningen. Det används ofta för oförstörande hårdhetstestning av färdiga nitrerade produkter och för hårdhetstestning på plats vid kvalitetskontroll.

I. Kärnsmärtpunkter vid traditionell hårdhetstestning för nitrerade delar

1. Indragningar för djupa, penetrerar det nitrerade lagret och förvränger data

Konventionella Rockwell- och Vickers-testare applicerar hög belastning och lämnar djupa fördjupningar. De stansar lätt igenom det tunna härdade lagret in i basmaterialet. Avläsningen är då en blandad hårdhet av det nitrerade skiktet och substratet, vilket inte återspeglar den verkliga hårdheten hos den nitrerade ytan. Detta leder till processfelbedömningar och felaktiga inspektionsresultat, och den uppfyller inte inspektionsstandarderna för precisionsnitrerade delar.

2. Destruktiv provning som inte kan skydda färdiga arbetsstycken

Nitrerade delar är oftast färdigbearbetade produkter med stränga krav på ytfinish och integritet. Traditionell hårdhetstestning är semi-destruktiv eller destruktiv och lämnar synliga fördjupningar. Detta kan skada delens utseende och prestanda, och precisionskomponenter som t.ex växelkoppling tandflanker, stift och axeltappar kan till och med skrotas. Som ett resultat är endast provtagningsinspektion möjlig. 100 % batchkontroll av färdiga produkter kan inte uppnås, vilket lämnar en stor lucka i kvalitetskontrollen.

3. Begränsad användbarhet: komplexa och oregelbundna arbetsstycken kan inte testas på plats

Bänkhårdhetstestare är skrymmande och kräver att prover tas till ett laboratorium. Stora formar, långa skaft och tunga flexibel metallkoppling komponenter kan inte testas som en helhet. Leeb-testare påverkas starkt av arbetsstyckets tjocklek, ytkrökning och ytjämnhet, så deras data fluktuerar och repeterbarheten är dålig. Kanter och hörn, tandrötter, inre hål och krökta ytor är svåra att testa på ett tillförlitligt sätt, så dessa metoder kan inte möta olika produktionsbehov.

II. Kärnfördelar med ultraljudshårdhetstestare för nitrerade delar

1. Mikroindragningsprecision, speciellt lämpad för tunna nitrerade lager

Ultraljudshårdhetstestare arbetar enligt UCI-principen (Ultrasonic Contact Impedance). Fördjupningen är extremt liten och ytlig, så den tränger inte in i det härdade lagret. Testaren fångar den verkliga hårdheten hos den nitrerade ytan och löser det långvariga problemet med att noggrant testa tunna nitrerade skikt.

Instrumentet konverterar mellan hårdhetsskalor som HV och HRC. Testning med fast punkt, lager för lager, ger också en hårdhetsgradient från ytan till underlaget. Detta visar det nitrerade höljets djup och likformigheten i nitreringen, och ger företag korrekta data för att optimera nitreringsvärmebehandling och justering av produktionsprocesser.

2. Icke-förstörande provning av färdiga nitrerade produkter

Detta är en mikroskadad, icke-förstörande testenhet. Efter testning visar ytan nästan inga synliga märken, och den färdiga nitrerade strukturen och precisionen är oskadd. Det finns inget behov av att skära eller slipa prover från arbetsstycket. Färdiga formar, kugghjul, hydrauliska delar, axeldelar och koppling komponenter kan monteras direkt efter testning. Metoden lämpar sig både för satsvis provtagning och 100 % kontroll av färdiga produkter och minskar kraftigt produktionsförluster och kontrollkostnader.

3. Bärbar och effektiv, stödjer testning på plats

Instrumentet har en lätt kropp och en kompakt, flexibel sond, så det är inte begränsat av utrymmeskraven för bänkutrustning. Testning kan göras direkt i värmebehandlingsverkstaden eller på produktionsstationen.

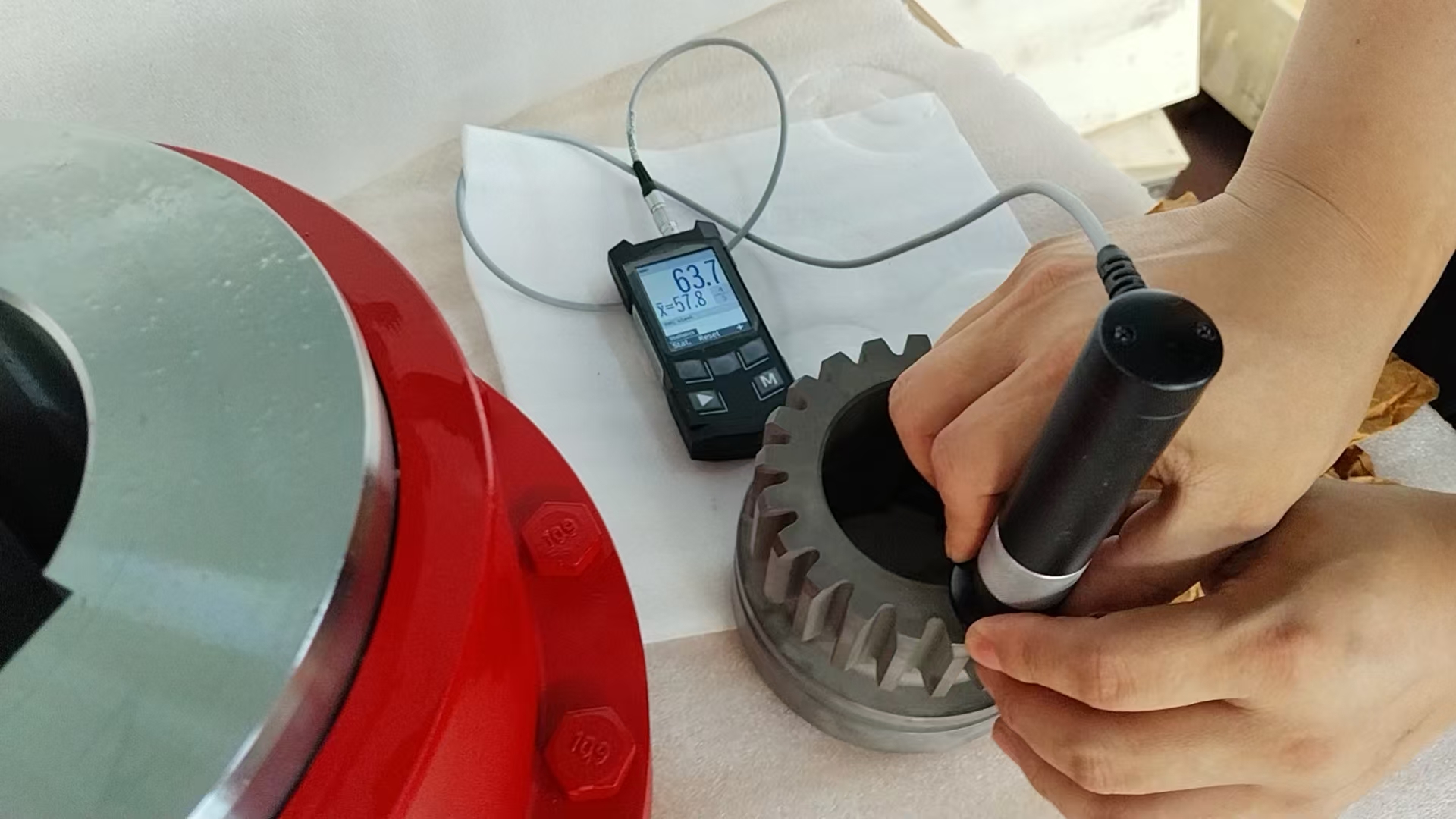

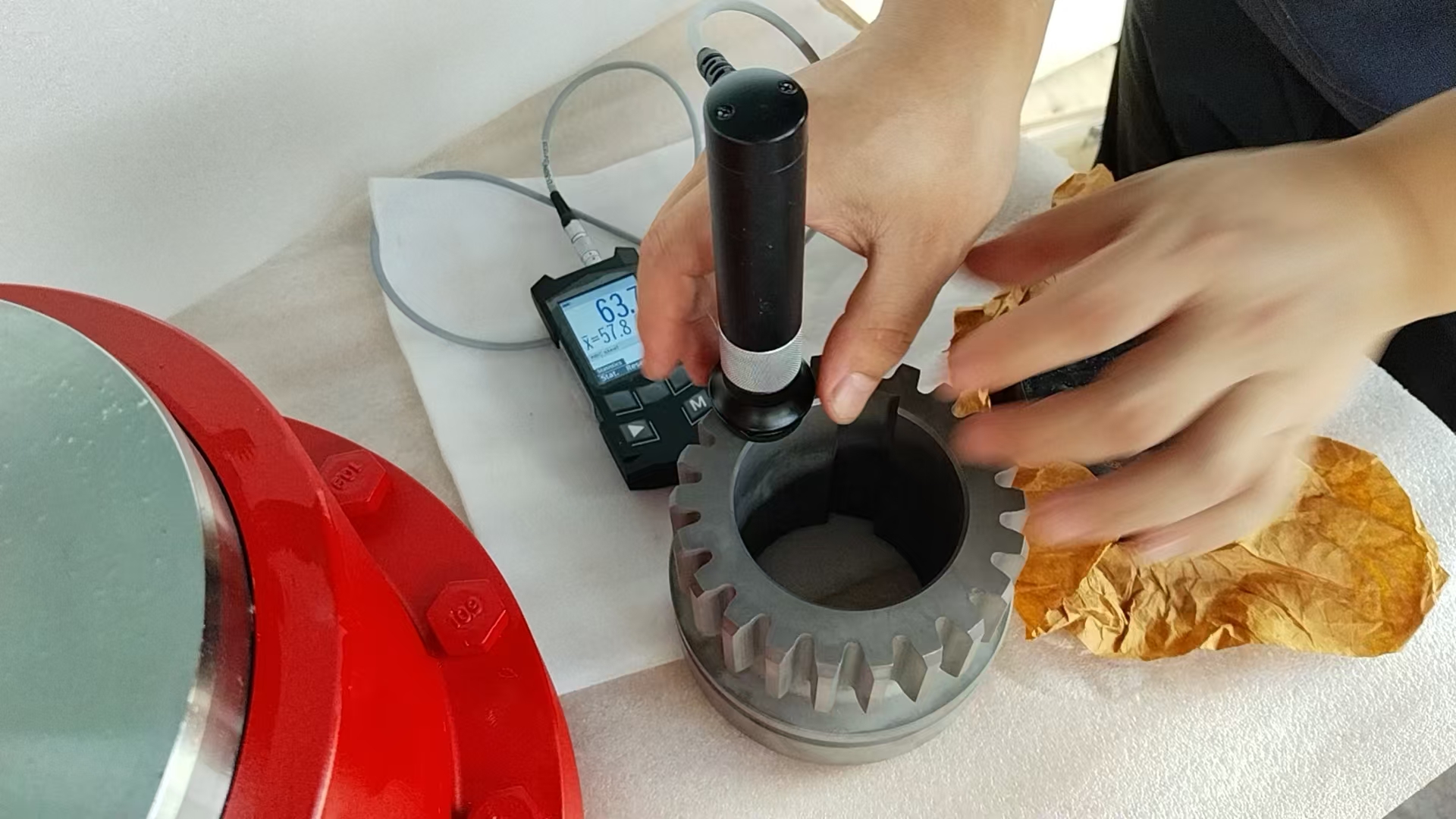

Den når krökta ytor, koniska ytor, inre hål, tandrötter, kanter och hörn och andra platser som konventionell utrustning inte kan komma åt. Exempel inkluderar inre och yttre tänder på växelkopplingar, flänsar och halvkopplingsnav . Stora arbetsstycken behöver ingen demontering eller transport, och delar behöver inte skickas till ett laboratorium. Detta förbättrar inspektionseffektiviteten avsevärt och passar takten i industriell batchproduktion.

4. Stabila, repeterbara data för satsvis värmebehandlingskvalitetskontroll

Jämfört med Leeb-testare påverkas ultraljudshårdhetstestare minimalt av arbetsstyckets form, tjocklek, yttillstånd och miljöstörningar, så deras data är stabila och repeterbara. De kan noggrant identifiera produkter som inte uppfyller kraven, till exempel de med otillräcklig nitrerad hårdhet, ojämn nitrering eller undermåliga härdade lager. Detta hjälper företag att bygga ett standardiserat, förfinat kvalitetskontrollsystem för nitrering av värmebehandling och stabilisera batchkvalitet.

III. Tillämpliga scenarier

Testaren är väl lämpad för nitrerade formdelar, precisionsnitrerade kugghjul, fläktaxlar, kolvstänger, precisionshydrauliska delar och nitrerade komponenter för entreprenadmaskiner. Den passar också viktiga kraftfulla transmissionsdelar som tandytor, stift, hylsor och splines på kuggkopplingar, trumväxelkopplingar, elastiska stiftkopplingar, membrankopplingar och universalkopplingar .

Dessa delar tjänar i krävande branscher som t.ex metallurgisk utrustning, gruvmaskiner, lyftutrustning, hamnutrustning, pumpstationer och ny energiutrustning . Testaren täcker hela nitreringsarbetsflödet: inkommande inspektion, processverifiering och slutinspektion före leverans.

IV. Sammanfattning

Med tanke på nitrerade delars tunna skikt och hög hårdhetsstruktur har traditionell hårdhetstestutrustning många brister: otillräcklig noggrannhet, skador på arbetsstycken, begränsade användningsscenarier och låg effektivitet. UCI:s ultraljudshårdhetstestare är i grunden lämpad för inspektion av nitrerade delar genom sin funktionsprincip. Dess högprecisionsmikrointryckning, oförstörande testning, portabilitet och stabila data har gjort den till den vanliga kvalitetsinspektionsutrustningen inom nitreringsvärmebehandlingsindustrin.

Som en professionell tillverkare av flexibla axelkopplingar and metal elastic element flexible couplings , Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. tillämpar denna metod på dess nitrerade kopplingskomponenter. Varje del är professionellt hårdhetstestad med en ultraljudshårdhetstestare. Detta kontrollerar ythårdhet och parametrar för härdat skikt exakt, så att produktprestanda och processparametrar helt uppfyller de tekniska kraven i ritningarna. Under hela processen skyddar vi ytintegriteten och genomgångshastigheten för färdiga produkter. Vi levererar högkvalitativa, skadefria kopplingar, inklusive anpassade icke-standardiserade konstruktioner, som förblir pålitliga under tunga belastningar inom metallurgi, gruvdrift, lyft och hamnapplikationer.
