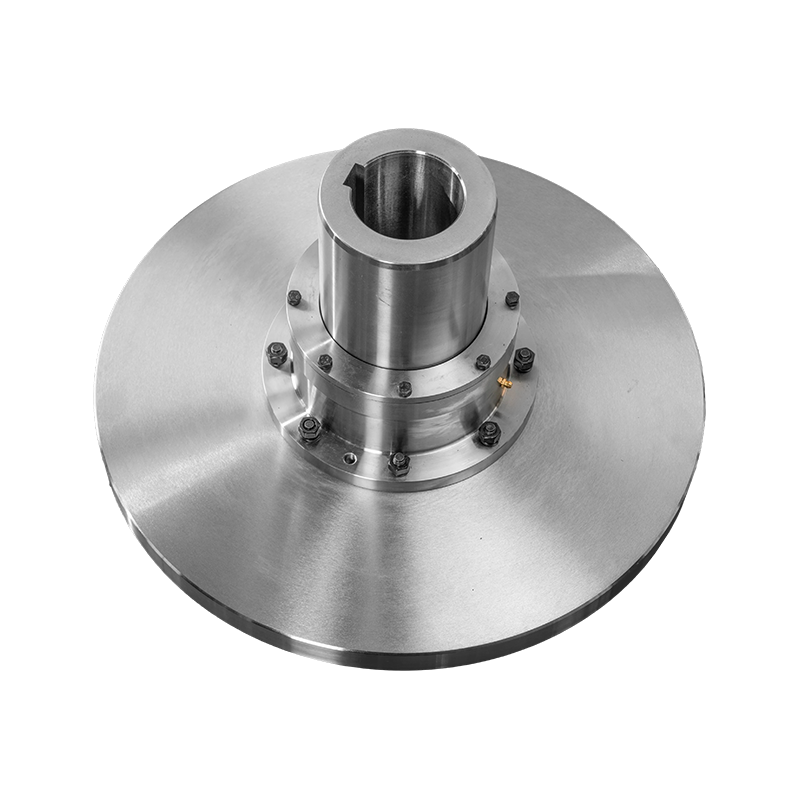

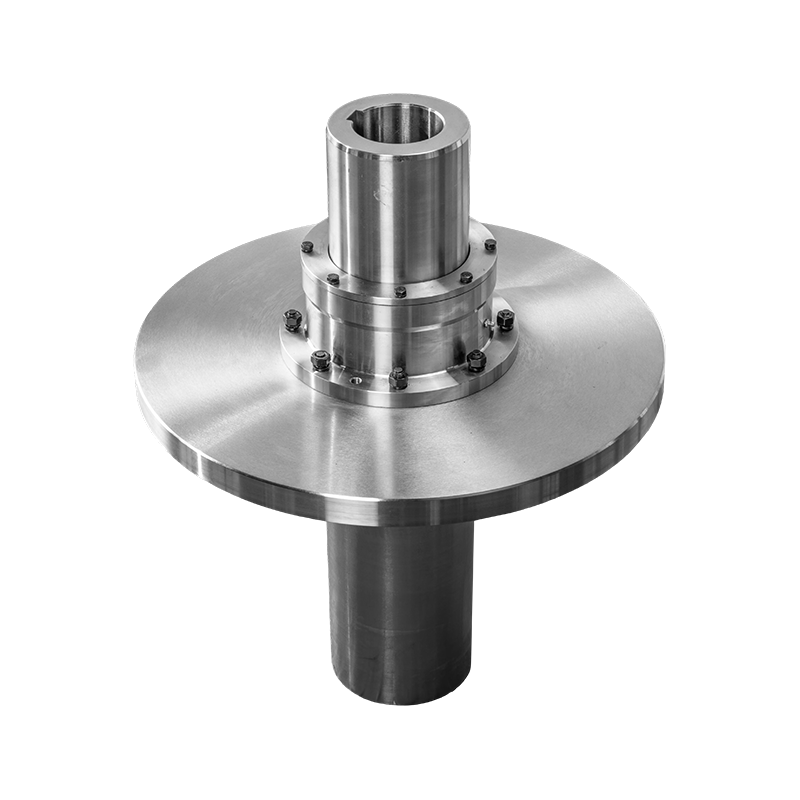

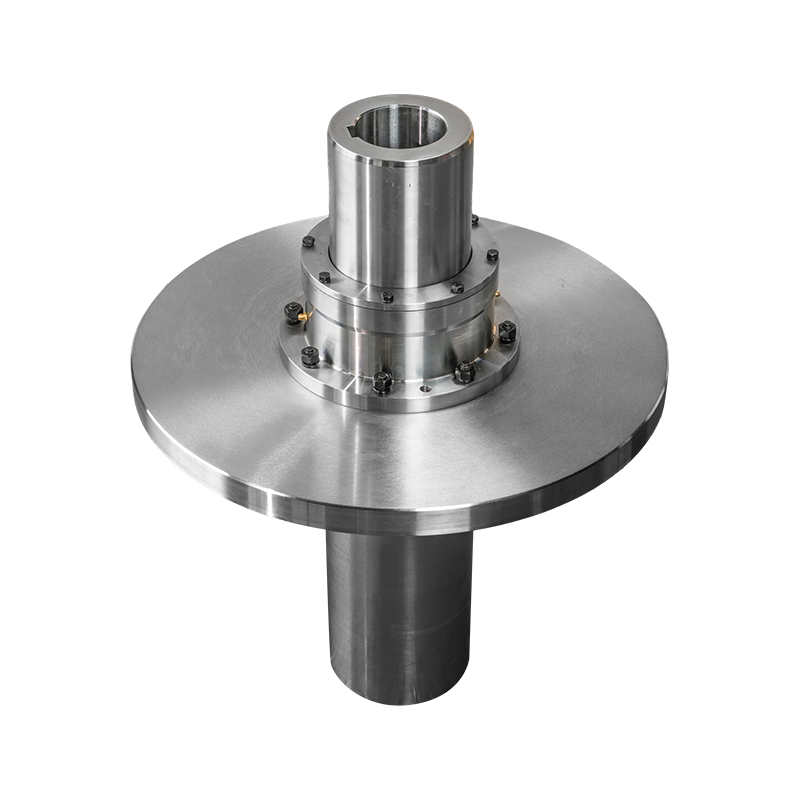

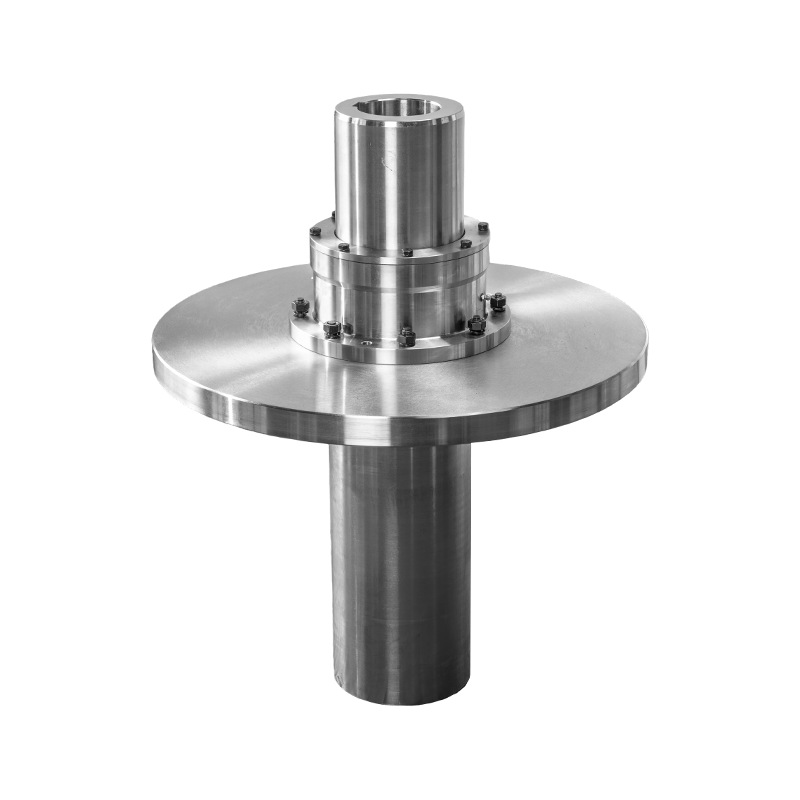

GCP Trumväxelkoppling med bromsskiva (Q/YG 13012X-2018)

Produktöversikt: Trumväxelkopplingen av GCP-typ med bromsskiva (standard: Q/YG 13012X-2018) representerar en hög grad av integration i modern kraftöverföringsteknik. Den integrerar kraftfull trumväxelöverföringsteknik med skivbromsfunktion. Denna hybriddesign säkerställer inte bara extremt effektiv kraftöverföring utan ger också ökad säkerhet och exakta nödstoppsmöjligheter för komplexa industriella kraftsystem.

Kärnfunktioner och fördelar:

1. Dubbel integration av transmission och bromsning: Denna produkt uppnår både kraftöverföring och nödbromsfunktioner inom en enda komponent. Denna integrerade lösning optimerar utrymmesutnyttjandet avsevärt och förenklar installationen i olika industriella miljöer.

2. Överlägsen belastnings- och vridmomentkapacitet: Genom att utnyttja de inneboende fördelarna med trumväxelstrukturen, stoltserar denna serie med extremt hög vridmomentdensitet, som lätt uppfyller de stränga kraven för tunga maskiner som arbetar under kontinuerliga höga belastningar.

3. Exakt rörelsekontroll: Den integrerade bromsskivan tillåter förare att exakt kontrollera maskinens rotationsrörelse, vilket säkerställer en snabb och säker respons från kraftsystemet, oavsett om det gäller hastighetsjusteringar under normal drift eller omedelbar inbromsning i nödsituationer.

4. Hög tillförlitlighet under extrema förhållanden: Hela maskinens robusta struktur och högkvalitativa material är designade speciellt för tuffa industriella miljöer. Dess hållbarhet säkerställer extremt låg underhållsfrekvens under långvarig drift, vilket avsevärt förbättrar systemets drifttid och den totala produktiviteten.

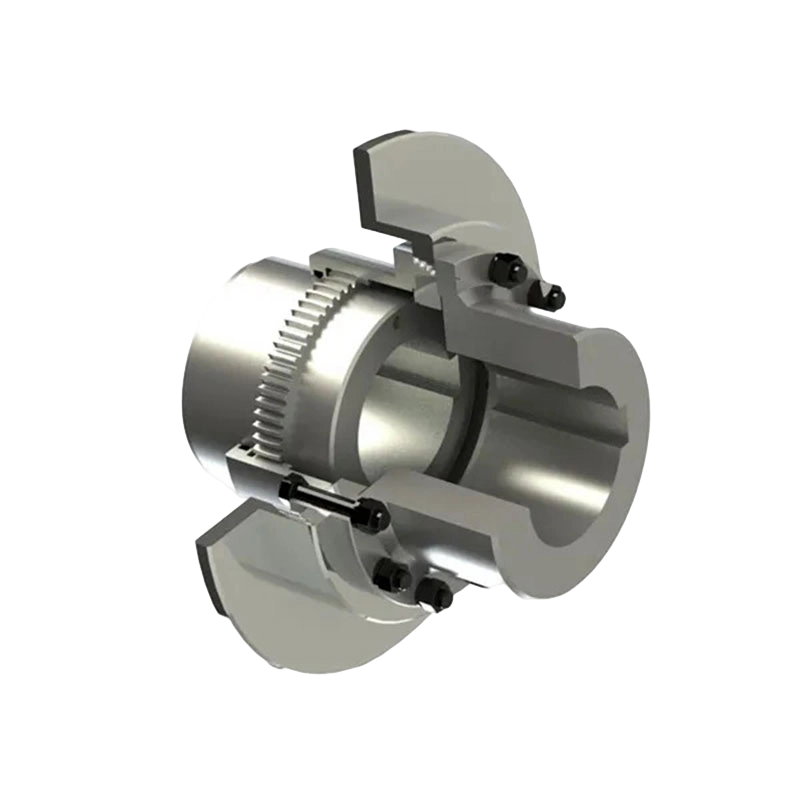

Arbetsprincip: Under normala driftsförhållanden överför kopplingen effektivt vridmoment mellan de två axlarna genom exakt trumformad kugghjulsingrepp, vilket säkerställer ett jämnt kraftflöde. När systemet får ett stoppkommando eller går in i ett nödläge ingriper bromsskivan och genererar ett kraftfullt bromsmoment genom friktion, vilket gör att de roterande delarna bromsar in snabbt och kontrollerat tills de stannar helt.

Viktiga tekniska specifikationer: GCP-serien erbjuder olika modeller (GCP1 till GCP14) för att möta olika vridmomentkrav:

1. Nominellt vridmoment (T _n ): Täcker ett brett område från 800 N·m till 180 000 N·m.

2. Tillåten hastighet ([n]): Upp till 4000 r/min (beroende på modell).

3. Specifikationer för bromsskivor (D ₀ ): Erbjuder en mängd olika standardskivdiametrar från 315 mm till 1000 mm.

4. Axelhålskoppling: Stöder olika typer av axelhålsanslutningar såsom Y, J1 och Z1, anpassad till ett brett spektrum av axeldiametrar.

Industriapplikationsscenarier:

1. Tunga industriella maskiner: Såsom krossar, stora blandare och extruders, som kräver pålitlig överföring och nödsäkerhetsskydd.

2. Materialhanteringssystem: Används i transportörer, vinschar och kranar för exakt lastkontroll.

3. Gruvutrustning: Presterar utmärkt i gruvtransportsystem och schaktmaskiner i extrema miljöer.

4. Marina framdrivningssystem: Används för att koppla ihop motorer och propelleraxlar, integrerande nödbromsfunktioner för att förbättra driftflexibiliteten och säkerheten.

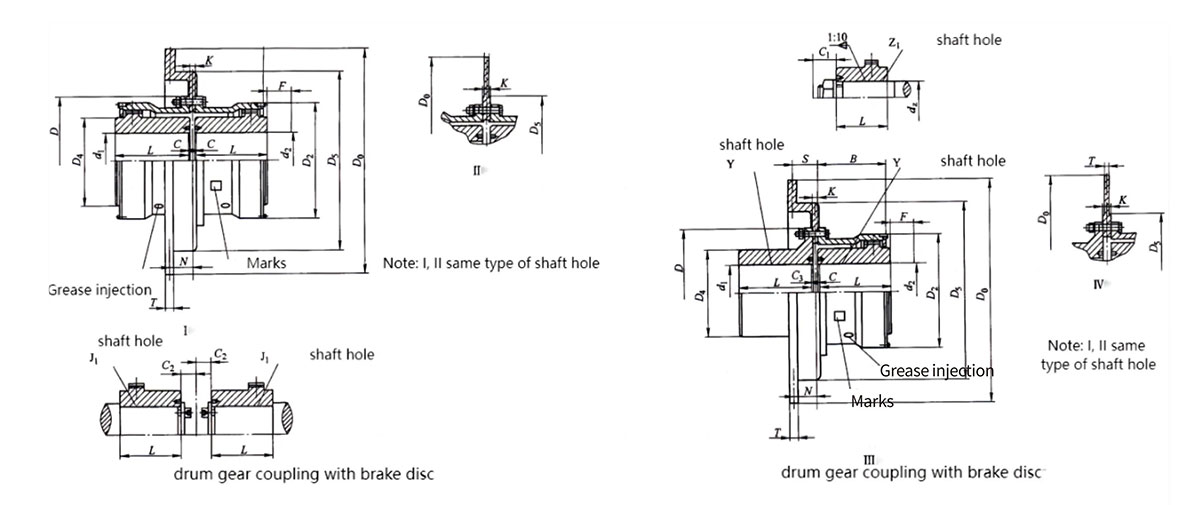

Strukturella designfunktioner: Denna produkt har en bromsskiva av patrontyp och är utrustad med en dedikerad oljeinsprutningsport för enkelt underhåll av smörjningen utan att demontera huvudkroppen. Bromsskivans tjocklek, förskjutning och monteringsmått är noggrant beräknade för att säkerställa exakt matchning med olika modeller av skivbromsar.
