GA Trumväxelkoppling (Q/YG12006X-2018)

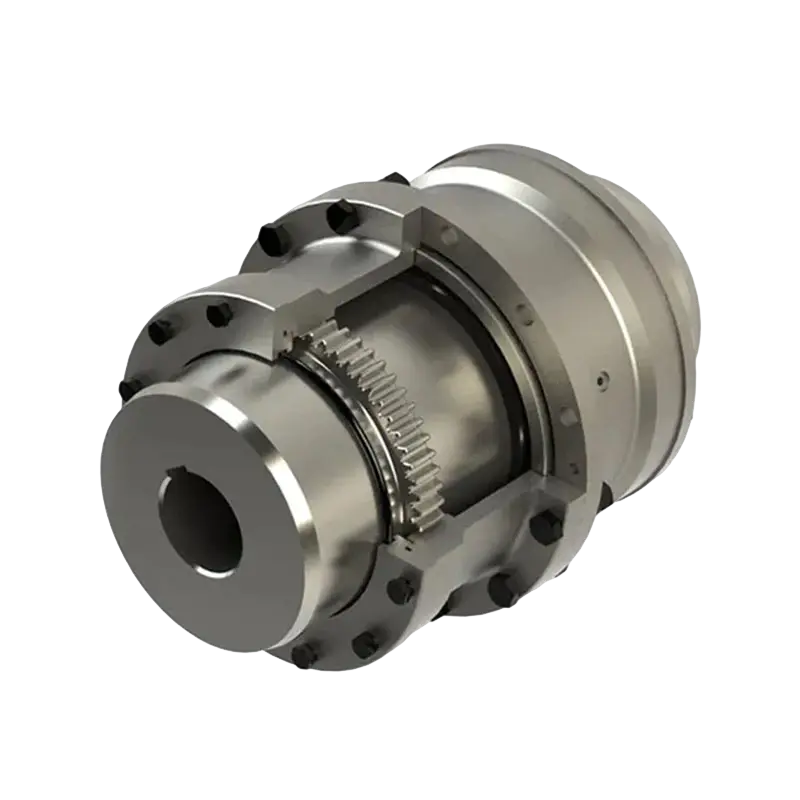

Produktstruktur och driftsprincip:
Denna koppling består huvudsakligen av två växelnav med yttre tänder och en trumformad flexibel hylsa med invändiga tänder. Naven är vanligtvis monterade på axlarna av den drivande och drivna utrustningen, medan trumkomponenten passar tätt mellan dem; vridmomentet överförs effektivt genom den exakta ingreppet mellan de inre och yttre kuggarna. Den unika trumformade tanddesignen är nyckeln till att uppnå en flexibel anslutning, vilket möjliggör en viss grad av felinriktning mellan de anslutna axlarna.

Kärnprestandafördelar:

1. Hög vridmomentkapacitet:
GA-seriens koppling är konstruerad med precision och klarar extremt höga vridmomentbelastningar, vilket gör den idealisk för tunga industriella applikationer.

2. Omfattande feljusteringskompensation:
Kopplingens flexibla trumkomponent rymmer vinkel-, radiell- och axiell felinriktning mellan axlar. Denna flexibilitet minskar effektivt mekanisk belastning på utrustningen, vilket avsevärt förlänger livslängden för lager och andra kritiska komponenter.

3. Robust och hållbar konstruktion:
Tillverkad av högkvalitativa material, såsom stål eller segjärn, uppvisar produkten exceptionell motståndskraft mot kraftiga stötbelastningar och bibehåller stabil drift i tuffa industriella miljöer som kännetecknas av höga temperaturer eller korrosiva förhållanden.

4. Effektiv, glappfri drift:
Kugghjulens exakta ingrepp säkerställer en glappfri anslutning, vilket garanterar smidig och effektiv kraftöverföring utan behov av ytterligare justeringskomponenter.

5. Enkel installation och underhåll:
Tack vare sin enkla design och minimala rörliga delar är kopplingen anmärkningsvärt enkel att installera och underhålla, vilket hjälper till att minimera utrustningens stilleståndstid och minska driftskostnaderna.

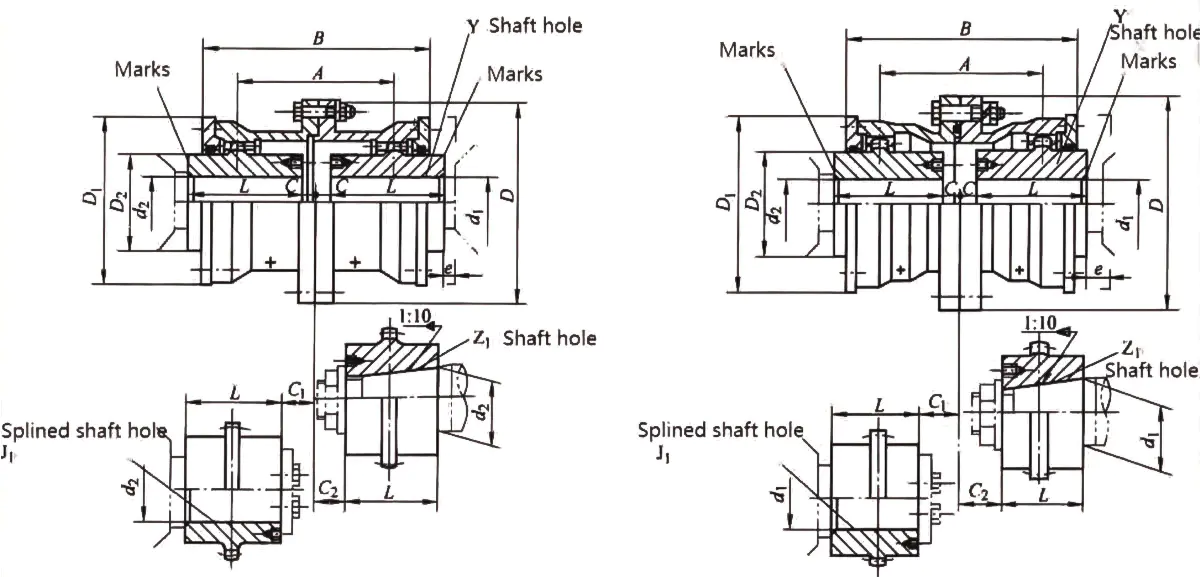

Viktiga tekniska specifikationer:
GA-seriens koppling finns tillgänglig i ett brett utbud av modeller – från GA1 till GA30 – för att tillgodose olika axeldiametrar och vridmomentkrav:

1. Vridmomentområde:
Den nominella vridmomentkapaciteten spänner över ett brett spektrum, från 800 N·m (GA1) upp till 3 500 000 N·m (GA30).

2. Förbättrad vridmomentkapacitet:
När kuggytorna genomgår nitrering eller ythärdningsbehandlingar kan det nominella vridmomentet ökas med en faktor på 1,3 i förhållande till standardspecifikationerna, vilket ytterligare ökar bärförmågan.

3. Hastighetsprestanda:
Mindre modeller (som GA1) har en tillåten rotationshastighet på upp till 7 100 r/min, vilket visar exceptionell stabilitet vid höga hastigheter.

4. Dimensionskompatibilitet:
Den maximala håldiametern (dz) når 220 mm, vilket möjliggör kompatibilitet med axeldimensionerna på en mängd olika industrimaskiner.

Breda tillämpningsfält:
Tack vare dess exceptionella tillförlitlighet och kompensationsförmåga, används denna koppling i stor utsträckning inom följande industrier:

Gruvor och stenbrytning:
Används i tunga maskiner – som transportörsystem och krossar – som involverar höga vridmomentbelastningar och axelfel.

Stålindustri:
Lämplig för utrustning som kräver stabil vridmomentöverföring, såsom stålvalsverk och roterande ugnar.

Massa och papper:
Levererar pålitlig kraftöverföring under de krävande driftsförhållanden som finns i maskiner som pappersmaskiner och uppslagare.

Marine & Offshore Engineering:
Används ofta i fartygsframdrivningssystem, thrustrar och däcksmaskineri, där den upprätthåller enastående prestanda även i tuffa marina miljöer.
