Strukturella designegenskaper hos plommonformad elastisk koppling

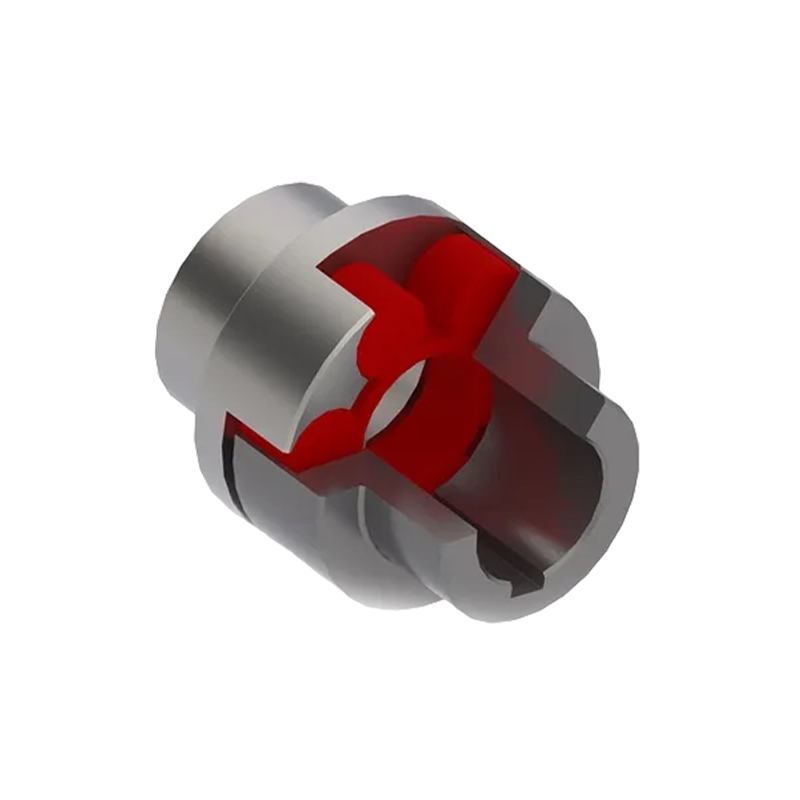

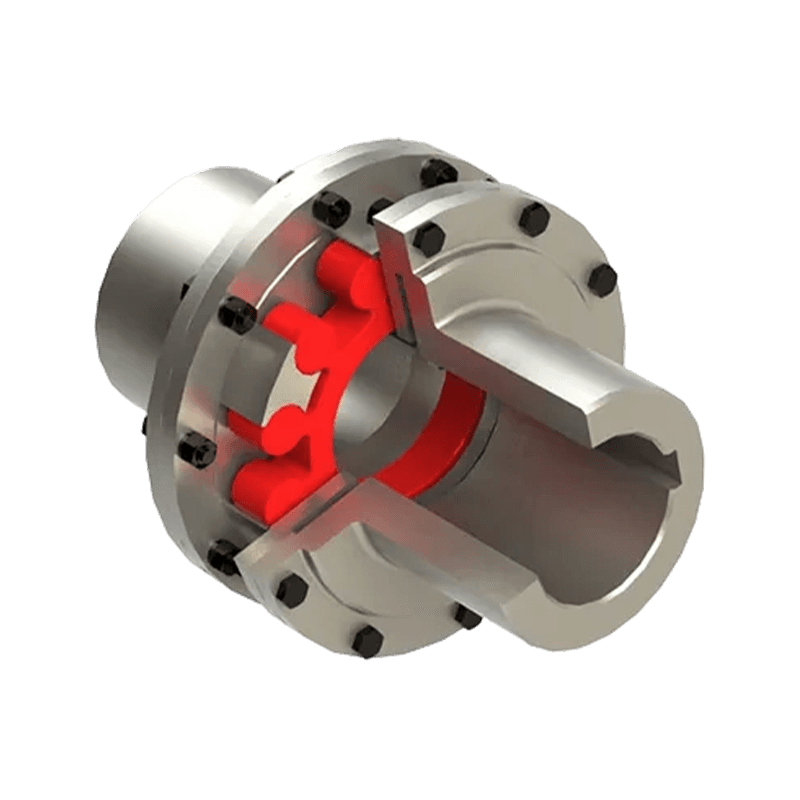

Designen av en plommonformad elastisk koppling fokuserar på stabil vridmomentöverföring, vibrationsreduktion och förmågan att hantera axelfel vid mekanisk drift. Strukturen består vanligtvis av två precisionsbearbetade metallnav och en elastomerinsats formad som ett flerflikigt plommon eller stjärnelement. Detta designkoncept är nära relaterat till arbetsprincipen för en Käkkoppling och spindelkoppling , där ett flexibelt element placerat mellan två nav absorberar stötar och tillåter lätt rörelse under drift. Elastomerinsatsen är installerad mellan navens käftar, vilket tillåter vridningsflexibilitet samtidigt som en stark vridmomentöverföringseffektivitet bibehålls. Plommoninsatsens geometri fördelar spänningen över flera kontaktytor, vilket förhindrar lokaliserad kraftkoncentration under rotation. När vridmoment överförs genom kopplingen, komprimeras elastomeren något inom käftslitsarna, absorberar energifluktuationer och jämnar ut kraftöverföringsprocessen. Detta strukturella tillvägagångssätt förbättrar driftsstabiliteten och minskar vibrationer över anslutna maskiner. Dessutom minskar konstruktionen metall-till-metall-kontakt, vilket minimerar buller och mekaniskt slitage under långvarig drift.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. integrerar datorstödd ingenjörsanalys i den strukturella utvecklingen av våra kopplingar. Genom digital modellering och mekanisk simulering analyserar vi deformationsmönster för det elastiska spindelelementet och utvärderar spänningsfördelning under vridmomentbelastning. Denna process gör det möjligt för våra ingenjörer att förfina profilen på den plommonformade insatsen så att vår koppling bibehåller konsekvent elasticitet och strukturell balans under drift. Den modulära designprincipen tillåter också att kopplingen anpassas till olika axelstorlekar och vridmomentnivåer. Genom att justera navdimensioner och elastomerhårdhet, producerar Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. plommonformade elastiska kopplingar som fungerar på samma sätt som avancerade käftkopplingar och spindelkopplingssystem samtidigt som de bibehåller hög effektivitet inom ett brett spektrum av industriella applikationer inklusive gruvdrift, metallurgi, vattenutrustning och hamnmaskiner.

Materialvalet påverkar direkt den strukturella prestandan och hållbarheten hos en plommonformad elastisk koppling. Naven är vanligtvis tillverkade av höghållfast legerat stål eller kolstål, vilket säkerställer tillräcklig styvhet för att motstå höga vridmomentbelastningar utan deformation. Värmebehandlingsprocesser förbättrar ythårdheten och utmattningsmotståndet, vilket gör att naven kan bibehålla dimensionsnoggrannheten under kontinuerlig rotation. Designprinciperna som används i Jaw Coupling och Spider Coupling-system gäller även här, där en styv navstruktur stödjer ett flexibelt elastomerelement som absorberar stötar och vibrationer. Elastomerinsatsen, vanligtvis kallad ett spindelelement, är kärnkomponenten som ansvarar för flexibiliteten. Materialet som används för denna spindel måste balansera elasticitet, draghållfasthet och utmattningsmotstånd. Om materialet är för mjukt minskar vridmomentöverföringens effektivitet; om det är för hårt, blir vibrationsdämpningen begränsad. Ingenjörer måste därför välja elastomerer med lämplig Shore-hårdhet för att matcha operativa vridmomentkrav. Material som polyuretan eller specialiserat syntetiskt gummi används ofta på grund av deras motståndskraft mot slitage, oljeexponering och temperaturfluktuationer.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. genomför omfattande materialtester för att säkerställa konsekvent prestanda. Laboratorietester inkluderar utvärdering av draghållfasthet, mätning av kompressionsuppsättning, dynamisk utmattningstestning och termisk åldringsanalys. Dessa tester bekräftar att elastomerspindeln bibehåller flexibiliteten under miljontals rotationscykler utan sprickbildning eller permanent deformation. Samspelet mellan navmaterial och spindelmaterial påverkar också kopplingens totala effektivitet. Metallbackarna måste ha jämna och exakta kontaktytor så att spindelelementet kan komprimeras jämnt under vridmomentöverföringen. Genom optimerade materialkombinationer säkerställer Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. att våra plommonformade elastiska kopplingar levererar prestanda som är jämförbara med högkvalitativa käkkopplingar och spindelkopplingssystem som ofta används i industriell kraftöverföring. Denna balanserade materialdesign gör att våra kopplingar kan fungera pålitligt i krävande miljöer som gruvutrustning, metallurgiska maskiner, lyftsystem och vattenbehandlingsanläggningar.

En betydande strukturell egenskap hos en plommonformad elastisk koppling är dess förmåga att hantera axelfel och samtidigt bibehålla effektiv vridmomentöverföring. Under maskininstallation eller långvarig drift upprätthålls sällan perfekt inriktning mellan anslutna axlar. Termisk expansion, mekanisk vibration och strukturella rörelser kan skapa vinkel, parallell eller axiell felinriktning. Det elastiska spindelelementet inuti kopplingen kompenserar för dessa avvikelser utan att överföra överdriven spänning till axlarna eller lagren. Detta funktionskoncept speglar funktionsbeteendet hos en käftkoppling och spindelkoppling, där elastomerspindeln böjer sig mellan metallkäftarna. Den plommonformade designen tillåter kontrollerad deformation under belastning, vilket gör att kopplingen kan absorbera inriktningsavvikelser samtidigt som den fortsätter att överföra rotationsrörelser smidigt. Spindelns multipla lober fördelar vridspänning över flera kontaktpunkter, vilket förhindrar lokal trötthet.

Vinkelförskjutning uppstår när de två axlarna skär varandra i en liten vinkel istället för att bilda en rak linje. I denna situation böjer spindelelementet i sidled när naven roterar, vilket förhindrar att böjspänningar når axlarna. Parallell förskjutning uppstår när axlarna förblir parallella men skiftar i sidled. Den elastiska spindeln absorberar denna förskjutning genom kompression och expansion i käkslitsarna. Axial snedställning, som kan uppstå på grund av termisk tillväxt i system med långa skaft, kan också hanteras genom lätt kompression av elastinsatsen. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. använder finita elementanalys och rotationstestutrustning för att utvärdera felinställningstolerans i våra kopplingar. Dessa tester mäter vridstyvhet, vinkelflexibilitet och vibrationsnivåer under simulerade driftsförhållanden. Vårt ingenjörsteam justerar spindelgeometri och materialhårdhet för att optimera flexibiliteten samtidigt som vridmomentkapaciteten bibehålls. Genom denna designstrategi producerar Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. plommonformade elastiska kopplingar som ger tillförlitlig feljusteringskompensation liknande avancerade käkkopplingar och spindelkopplingssystem som används i modern industriutrustning.

Industriella maskiner arbetar ofta under fluktuerande belastningsförhållanden, särskilt i utrustning som transportörer, krossar, pumpar och kranar. Dessa maskiner upplever vridmomentstoppar under uppstart, inbromsning eller plötsliga belastningsändringar. Den plommonformade elastiska kopplingen absorberar dessa stötar genom elastisk deformation av spindelinlägget, som fungerar som en vridningsbuffert mellan de två naven. Spindelelementet komprimeras något när vridmomentet ökar plötsligt och lagrar mekanisk energi i elastomermaterialet. När belastningen stabiliseras återgår materialet gradvis till sin ursprungliga form och frigör den lagrade energin på ett kontrollerat sätt. Denna process minskar plötslig mekanisk påfrestning och jämnar ut kraftöverföringsprocessen. Samma princip används ofta i käkkopplingar och spindelkopplingsdesigner, där spindelelementet fungerar som ett dämpande gränssnitt mellan metallnav.

Den flerflikiga plommonformen förbättrar vibrationsabsorptionen genom att fördela tryckkrafterna jämnt över skäret. Istället för att koncentrera kraften på en enda yta, deltar varje lob i att absorbera vridningsfluktuationer. Denna design minskar vibrationsamplituden och begränsar buller som genereras av roterande maskineri. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. utvärderar dämpningsprestanda med hjälp av dynamisk testutrustning som mäter vibrationsnivåer, vridmomentfluktuationsrespons och rotationsstabilitet. Våra ingenjörer analyserar hur olika elastomerhårdhetsnivåer påverkar vibrationsreduktion och vridmomentöverföringseffektivitet. Resultaten av dessa tester vägleder utformningen av spindelinsatser som är lämpliga för olika industrier. Till exempel ger mjukare elastomerer högre dämpningskapacitet för pumpar och kompressorer, medan hårdare material ger större vridmomentkapacitet för tunga gruvmaskiner. Genom att kombinera optimerad spindelgeometri med hållbar navkonstruktion, utvecklar Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. plommonformade elastiska kopplingar som fungerar effektivt i krävande industriella miljöer samtidigt som de delar samma mekaniska fördelar som finns i avancerade käkkopplings- och spindelkopplingslösningar.

Den strukturella designen av en plommonformad elastisk koppling möjliggör modulär konfiguration, vilket gör att kopplingen kan anpassas till olika maskinstorlekar och driftskrav. Kopplingen består av två nav och en löstagbar spindelinsats, vilket gör underhåll och byte enkelt. Detta modulära koncept liknar strukturen hos en käftkoppling eller spindelkoppling, där elastomerelementet kan bytas ut oberoende av metallnaven. Olika maskinsystem kräver olika vridmomentkapacitet och axeldiametrar. Modulär kopplingsdesign tillåter ingenjörer att välja lämpliga navstorlekar samtidigt som de väljer elastomerspindlar med varierande hårdhetsnivåer. Denna flexibilitet förenklar utrustningsintegration och säkerställer konsekvent prestanda över olika applikationer. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. tillverkar ett brett utbud av kopplingsstorlekar för att stödja olika industrier. Vårt modulära tillvägagångssätt stöder även skräddarsydda konfigurationer för icke-standardiserad utrustning. Ingenjörer kan modifiera navhålsdimensioner, kilspårprofiler och spindelhårdhet för att matcha specifika driftsförhållanden.

Underhållseffektiviteten förbättras också genom modulär design. När spindelelementet slits efter långvarig drift, kan tekniker ta bort den gamla insatsen och installera en ny utan att demontera hela drivsystemet. Detta minskar stilleståndstiden och förenklar underhållsprocedurerna. Genom skalbara designprinciper säkerställer Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. att våra plommonformade elastiska kopplingar förblir kompatibla med ett brett utbud av industrimaskiner samtidigt som den driftsflexibilitet som vanligtvis förknippas med högpresterande käkkopplingar och spindelkopplingar bibehålls.

Noggranna tillverkningsprocesser spelar en betydande roll i den strukturella prestandan hos en plommonformad elastisk koppling. Naven måste bearbetas med hög dimensionell precision för att bibehålla inriktningen mellan de anslutna axlarna. All obalans eller excentricitet kan leda till vibrationer, ojämn spindelkompression och minskad livslängd. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. driver avancerade produktionsanläggningar som inkluderar tunga verkstäder och precisionsverkstäder utrustade med CNC-bearbetningscenter. Dessa anläggningar tillåter oss att tillverka kopplingsnav med exakta toleranser och jämna ytfinish. Under tillverkningen bearbetas navhålen för att matcha axeldimensionerna exakt, vilket säkerställer korrekt passform och vridmomentöverföring. Käftprofiler är också noggrant bearbetade så att spindelinsatsen kommer i kontakt med varje yta jämnt under rotation. Denna precisionsnivå är också väsentlig vid tillverkning av käkkopplingar och spindelkopplingar, där ojämna ytor kan orsaka för tidigt slitage av elastomerer.

Assembly procedures are carefully controlled to ensure correct installation of the spider insert and secure attachment of the hubs to the shafts. Alignment verification and dynamic balancing tests confirm that the assembled coupling rotates smoothly without excessive vibration. Through strict quality control measures, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. maintains consistent production standards. This ensures that our plum shaped elastic couplings deliver stable performance comparable to reliable Jaw Coupling and Spider Coupling products used in heavy industrial transmission systems.
