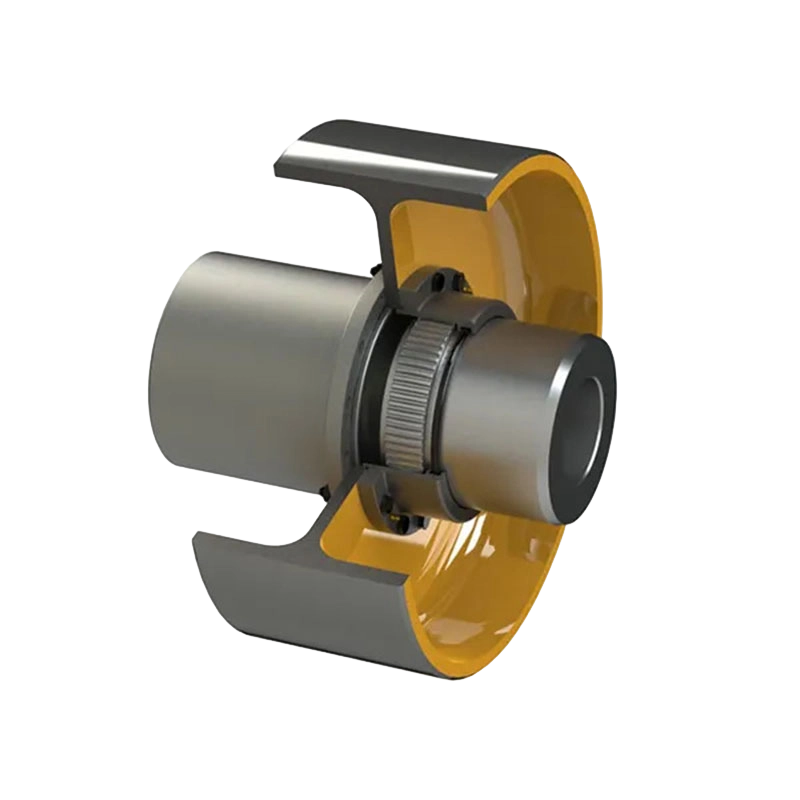

GBLZ Trumväxelkoppling med bromshjul (Q/YG 11005X-2018)

Produktöversikt:
GBLZ-seriens trumma-växelkoppling med bromshjul representerar spetsen för innovation inom mekanik, och kombinerar traditionella trumma-växelkopplingar med avancerad bromsteknik. Konstruerad för att leverera både effektiv vridmomentöverföring och exakta bromsförmåga i industriella applikationer, är denna produkt det idealiska valet för miljöer där kraven på säkerhet, effektivitet och tillförlitlighet är exceptionellt höga.

Nyckelfunktioner och fördelar:

1. Exceptionell vridmomentöverföring och feljusteringskompensation: Kopplingen har en robust trumväxeldesign med invändiga kuggar som säkerställer sömlös vridmomentöverföring mellan axlarna. Denna struktur stöder inte bara höga vridmomentbelastningar utan kompenserar också för vinkel-, radiella och axiella snedställningar, vilket minskar mekanisk belastning och förlänger utrustningens livslängd.

2. Integrerad precisionsbromsfunktion: En unik egenskap hos denna produkt är den direkta integrationen av ett bromshjul i kopplingsmekanismen. Denna innovativa design möjliggör kontrollerad retardation eller stopp – vare sig det gäller gradvisa nedgångar under rutindrift eller omedelbara stopp i nödsituationer – vilket ger exakt hastighetskontroll och avsevärt förbättrad säkerhet.

3. Högkvalitativa material och hållbarhet: Tillverkad av högkvalitativt stål eller legerat stål, visar produkten exceptionell hållbarhet, korrosionsbeständighet och tillförlitlighet, även under tunga belastningsförhållanden.

4. Bekväm installation och underhåll: Tack vare sin modulära och användarvänliga design, integreras kopplingen sömlöst i befintliga system. Dess underhållsprocess är enkel och kräver minimal stilleståndstid för inspektion, reparation eller utbyte, vilket optimerar den totala produktiviteten.

Viktiga tekniska parametrar:
Enligt teknisk dokumentation och datablad omfattar denna serie olika modeller från GBLZ1 till GBLZ14. Nyckelparametrar inkluderar:

Nominellt vridmoment (Tn): Allt från 0,63 kN·m (GBLZ1) till 125 kN·m (GBLZ14).
Tillåten hastighet ([n]): Upp till 4000 r/min (GBLZ1), med större modeller—som GBLZ14—klassad till 950 r/min.
Borrdiameter (d1, d2, dZ): Stöder ett brett utbud av storlekar, med en maximal avsmalnande diameter på upp till 220 mm.
Bromshjulsdiameter (D₀): Standardstorlekar inkluderar 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm och 800 mm.
Bromshjulets massa och tröghetsmoment: Till exempel har ett 160 mm bromshjul en massa på 2,83 kg, medan ett 800 mm bromshjul når en massa på 203 kg.

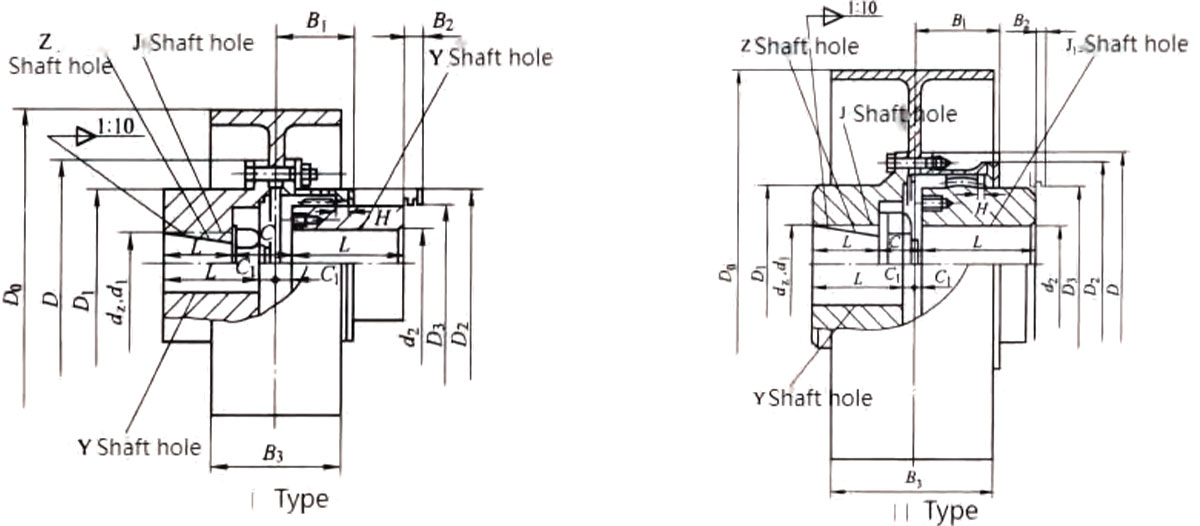

Strukturella typer:
Denna produkt finns i två primära strukturella typer (typ I och typ II) för att tillgodose olika installationskrav. I konstruktionen är dimension B₂ specifikt betecknad som det utrymme som krävs för tätningsbyte.

Applikationsindustrier:
Kopplingen av GBLZ-typ, tillverkad av MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., används allmänt i följande industrier:
- Metallurgisk utrustning och gruvmaskiner
- Lyft- och hamnutrustning
- Utrustning för vattenbehandling och papperstillverkningsmaskiner
