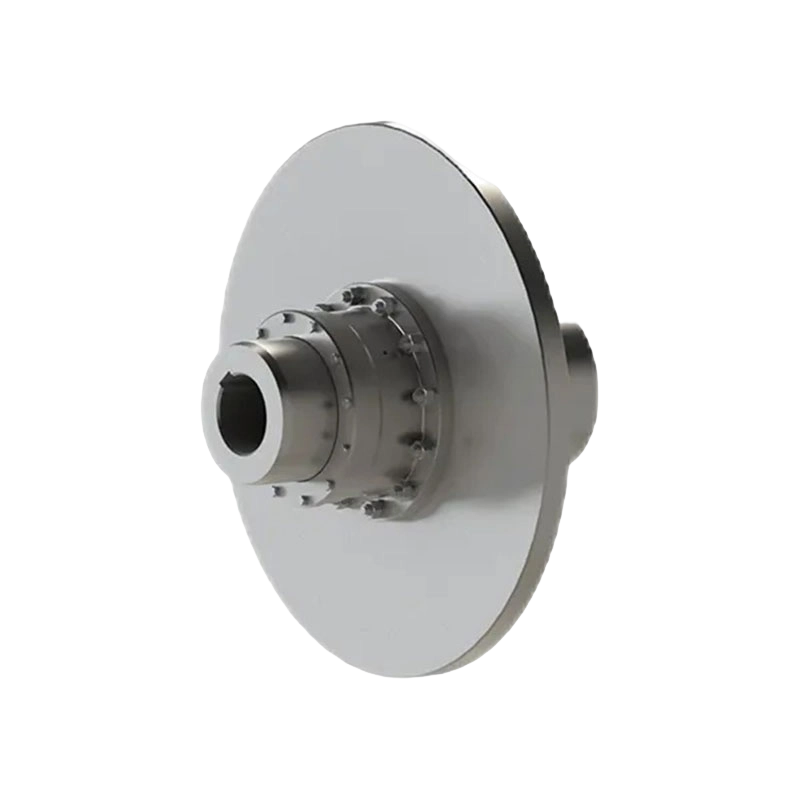

GAPK-typ med växelkoppling med skivtrumma (Q/YG 12009X-2018)

Produktöversikt: Trumbromskopplingen av GAPK-typ med bromsskiva (standard: Q/YG 12009X-2018) är en transmissionsenhet speciellt utformad för användning med skivbromsar. Denna produkt stöder dubbelriktad rotation och uppfyller kraven för kraftöverföring och bromsning under komplexa arbetsförhållanden.

Strukturella egenskaper:

1. Kugghjulsstruktur med dubbla trummor: Har utmärkt förskjutningskompensationsförmåga, som effektivt kompenserar för stor axiell snedställning.

2. Optimerat arrangemang av bromsskivor: Bromsskivan är monterad på den drivna änden av kopplingen, med halvkopplingen helt uppbärande av vikt, arbetsbromsbelastning och vibration från bromsskivan. Denna design förbättrar avsevärt ingreppsprestandan hos trumväxlarna under bromsning, vilket förbättrar transmissionssystemets stabilitet.

3. Insatsmonteringsdesign: Bromsskivan har en insatsmonterad struktur, vilket gör att användare snabbt kan byta ut bromsskivan utan att demontera transmissionsutrustningen, vilket avsevärt minskar underhållstiden.

4. Kompakt struktur och värmeavledning: Den övergripande strukturella designen är vetenskapligt kompakt, ger utmärkta kylnings- och värmeavledningsförhållanden för bromsskivan, vilket säkerställer pålitlig prestanda under långvarig högintensiv drift.

Kärnfördelar:

1. Hög säkerhet: Kopplingens maximala bromsmoment begränsas inte av dess egen strukturella styrka, vilket säkerställer säker och pålitlig prestanda.

2. Stark belastningskapacitet: Särskilt lämplig för tunga applikationer med frekventa förändringar i belastning, hastighet och riktning.

3. Mångsidiga konfigurationer: Erbjuder olika kombinationer av axelhål (t.ex. Y-Y, J1-J1, Z-Z, Z1-Z1, etc.) för att anpassa sig till olika industriella gränssnittskrav.

Tekniska specifikationer:

1. Nominellt vridmoment (T _n ): 630 N.m till 112 000 N.m.

2. Tillåten hastighet (n): 1200 r/min till 4000 r/min (beroende på den specifika modellen).

3. Maximalt bromsmoment (T _m ): Bör inte överstiga två gånger det nominella vridmomentet (d.v.s. T _m ≤ 2T _n ).

4. Storlekar: Täcker olika storlekar från GAPK1 till GAPK14, anpassningsbara till ett brett utbud av axelhålsdiametrar.

Användningsområden: Denna produktserie används ofta i tunga maskinindustrier med extremt höga krav på transmissionsprecision och bromssäkerhet, inklusive: Metallurgisk och gruvutrustning; Lyft- och hamnmaskiner; Utrustning för vattenvård och papperstillverkning.
