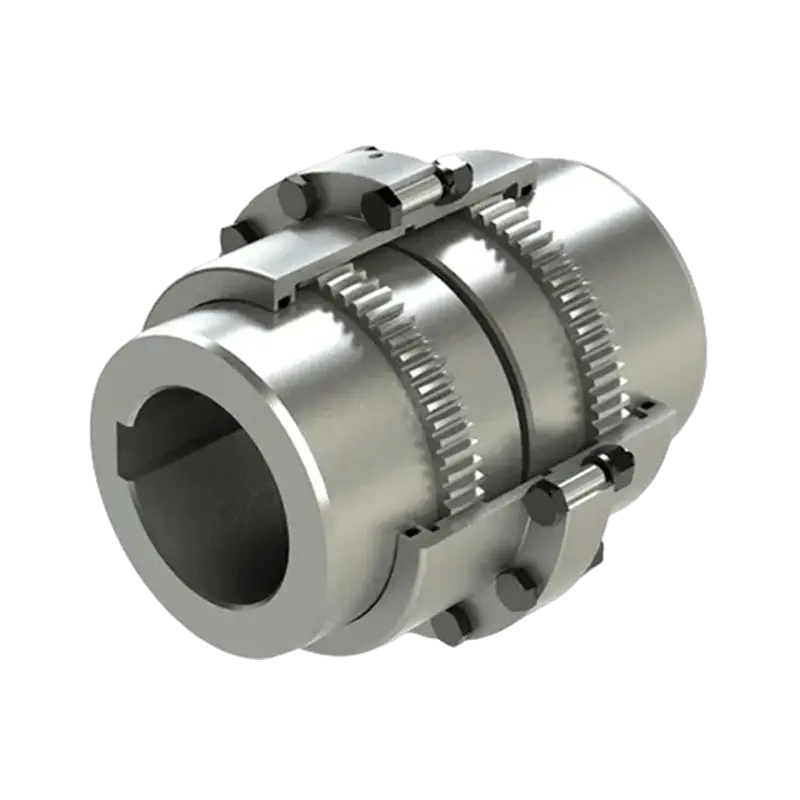

GC trumväxelkoppling (Q/YG 13010X-2018)

Produktöversikt: Trumväxelkopplingen av GC-typ (standard: Q/YG 13010X-2018) är en robust och effektiv mekanisk transmissionsenhet speciellt utformad för att överföra vridmoment mellan två axlar samtidigt som den kompenserar för radiella, axiella och vinkelförskjutningar. Denna produkt används ofta i olika industriella tillämpningar som kräver extremt hög vridmomentöverföringsnoggrannhet på grund av dess överlägsna tillförlitlighet och hållbarhet.

Nyckelfunktioner:

1. Hög belastningskapacitet: Denna koppling är precisionskonstruerad och tål extremt höga vridmomentbelastningar, vilket gör den idealisk för tunga industriella miljöer som gruvor, stålverk och kraftgenerering.

2. Utmärkt flexibilitet: Dess unika flexibla design möjliggör vinkel-, parallell- och axiell förskjutning mellan de två axlarna, vilket effektivt minskar belastningen på den anslutna utrustningen och minimerar risken för för tidigt utrustningsfel.

3. Robust och hållbar struktur: Konstruerad av högkvalitativt stål eller legeringsmaterial, kan den fungera stabilt under hårda förhållanden med extrema temperaturer, korrosiva miljöer och kraftiga vibrationer.

4. Enkel installation och underhåll: Installationsprocessen är enkel och intuitiv, vilket underlättar snabb installation. Samtidigt minimerar dess robusta design underhållskraven, vilket effektivt minskar stilleståndstiden och sänker driftskostnaderna.

5. Utmärkt utbytbarhet: kopplingar av GC-typ är vanligtvis utformade för att vara utbytbara med andra märken, vilket möjliggör uppgraderingar eller byten av utrustning utan betydande modifieringar.

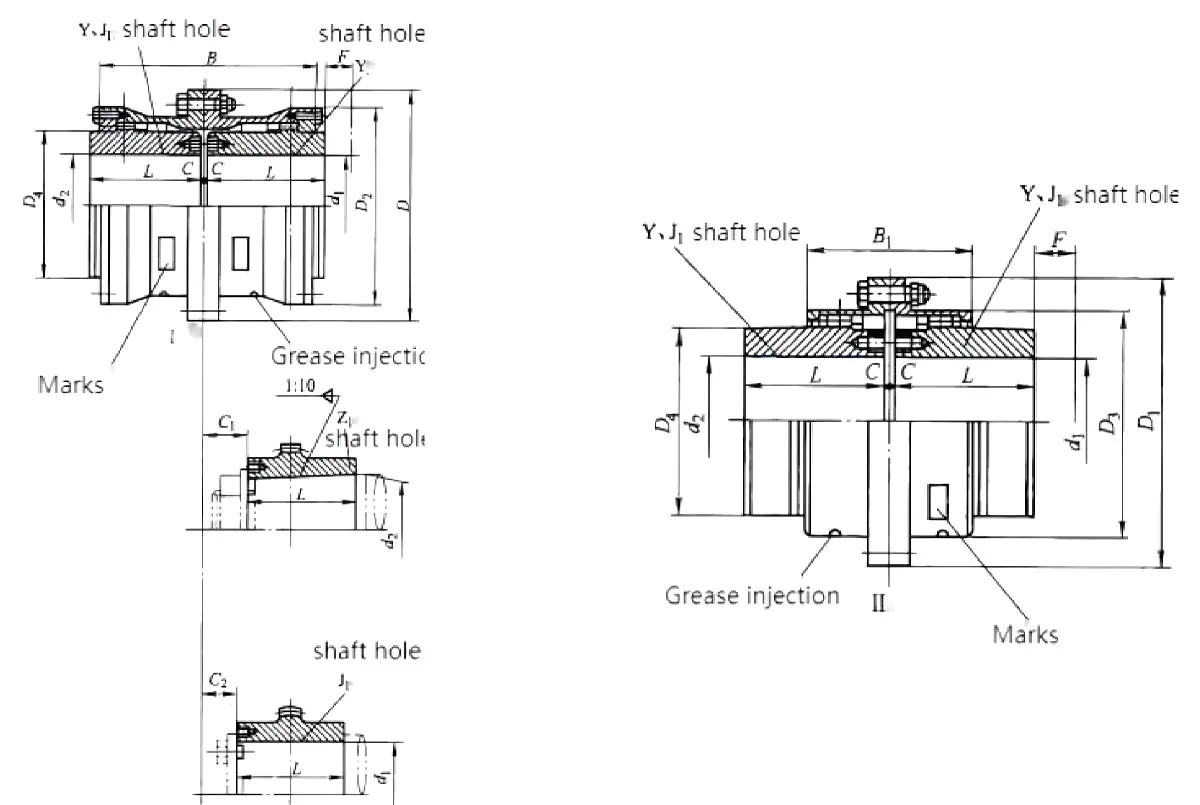

Strukturell design: GC-kopplingar använder precisionsbearbetade inre och yttre tandprofiler.

1. Axelhålskonfiguration: Stöder olika typer av axelhål, inklusive Y, J1, Z1, etc., för att anpassas till olika industriella krav på anslutning av axeländen.

2. Smörjsystem: Huset är utformat med dedikerade oljeinsprutningshål för att säkerställa tillräcklig smörjning av tandytorna, vilket förlänger livslängden.

4. Anslutningsmetod: Höghållfasta bultar används för att säkert ansluta de två halvkopplingarna, vilket resulterar i en kompakt och stabil struktur.

Tekniska specifikationer: GC-serien av kopplingar täcker ett brett spektrum av storlekar (GC1 till GC24) från små till extra stora, och möter transmissionsbehov i olika skalor:

1. Nominellt vridmoment (T _n ): Sträcker sig från 800 N·m till 1 400 000 N·m.

2. Tillåten hastighet ([n]): Upp till 7500 r/min (beroende på modell).

3. Tillämplig axeldiameter (d ₁ , d ₂ , d _z ): Lämplig för axlar med diametrar från 12 mm till 520 mm.

Typiska applikationer: På grund av deras höga prestanda används trumkopplingar av GC-typ i stor utsträckning i mekaniska transmissionssystem i följande industrier:

Metallurgisk utrustning och gruvmaskiner

Lyft- och hamnmaskineri

Vattenhushållningsutrustning och papperstillverkningsmaskiner

Kompressor-, pump- och turbindrift
