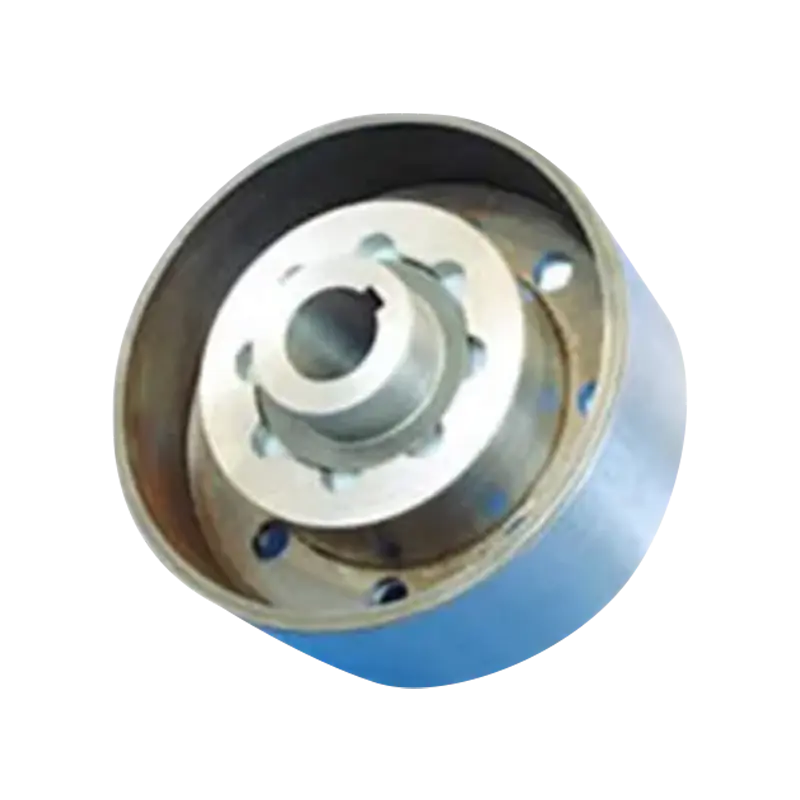

Elastisk stiftkoppling av ZCL-typ med bromshjul (Q/YZ 33008X-2018)

Name: Elastisk stiftkoppling av ZCL-typ med bromshjul (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

Elastisk pelarstiftkoppling av ZCL-typ med bromshjul (Q/YZ 33008X-2018) är en effektiv kraftöverföringskomponent designad strikt i enlighet med GB/T 5015-standarden. Den integrerar på ett smart sätt elastisk kraftöverföring och precisionsbromsfunktioner och är speciellt utvecklad för arbetsförhållanden som kranar och transportörer som kräver frekventa startstopp och pålitlig bromsning. Kärnfördelen med produkten ligger i användningen av högkvalitativa nylonelastiska pelarstift med självsmörjande egenskaper, som inte bara uppnår smörjfri drift och låga underhållskostnader, utan också ger utmärkt buffringsskydd genom skjuvdeformationen av pelarstiften, som kan motstå upp till 200% omedelbar överbelastning och effektivt minskar den stela påverkan av utrustningen under startstoppmomentets kraftsystem. Dess strukturella design är extremt bekväm. När det är nödvändigt att byta ut slitna delar behöver tekniker bara demontera baffeln för att snabbt byta ut pelarstiftet, utan att flytta halvkopplingen, vilket avsevärt minskar stilleståndstiden för underhåll. Denna serie av kopplingar har robust flerriktad förskjutningskompensation, med ett nominellt vridmomenttäckningsområde på 250 N · m till 31500 N · m och en maximalt tillåten hastighet på 6000 r/min. Samtidigt som den säkerställer transmissionsstabilitet är den ett idealiskt val för olika industriella axellayouter som balanserar ekonomi och hög tillförlitlighet.

Kontakta oss

PDF Ladda ner

PREV: ZCD typ koniskt axelhål elastisk stift växelkoppling (Q/YZ33007X-2018)
NÄSTA: ZC-typ elastisk stift växelkoppling (Q/YZ33006X-2018)

Produktparametrar

Skicka meddeloche

TEKNISKA PARAMETRAR

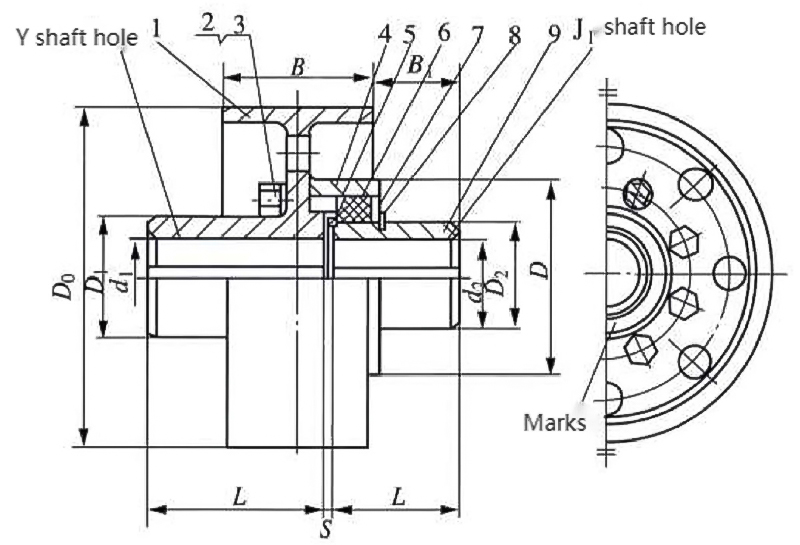

1-bromshjul 2-bult 3-packning 4—hylsa 5—inre baffel 6-stift 7-ytterhållare 9—halvkoppling

Grundparametrar och huvudmått för elastisk stiftkoppling av typ ZCL med bromshjul

Typ	Nominell vridmoment N•m	Tillåtet hastighet [n]/r·min⁻1	Skafthål diameter dl,d2	Skafthål längd		Dq	D^	D	D2	B	Bl	S	Moment av tröghet I/kg•m²	Mässa m/kg
				Y	Jl
ZCL1	250	4500	16,18,19	42		160	50	98	56	70	9	2	0.018	5.82
			20,22,24	52	38						19			6.05
			25,28	62	44						29			6.17
			30,32,35,38	82	60						49			6.64
ZCL2	630	3800	25,28,	62		200	65	124	70	85	30		0.053	11.15
			30,32,35,38	82	60						50			11.77
			40,42,45,48	112	84						80			12.04
ZCL3	1800	3000	40,42,45,48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60,63,65,70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50,55,56	112	132	315	120	214	130	132	40		0.534	48.75
			60,63,65,70,71,75	142	107						70		0.543	51.69
			80,85,90	172	132						100		0.547	50.21
ZCL5	8000	1900	60,63,65,70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80,85,90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70,71,75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80,85,90,95	172	132						70		3.841	129.73
			100,110,120	212	167						110		3.865	130.61
ZCL7	18000	1200	80,85,90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100,110,120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90,95	172	132	710	220	380	220	300	35		18.96	299.01
			100,110,120,125	212	167						45		19.089	307.92
			130,140,150	252	202						85		19.156	305.42
ZCL9	31500	950	100,110,120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130,140,150	252	202						80		33.385	405.68
			160,170,180	302	242						130		33.446	398.57

Obs:

1. Tröghetsmomentet och massan beräknas enligt J/Y-axelhålskombinationstypen och minsta axelhålsdiameter.
2. Kortvarig överbelastning får inte överstiga 2 gånger det nominella vridmomentet Tn-värdet.
