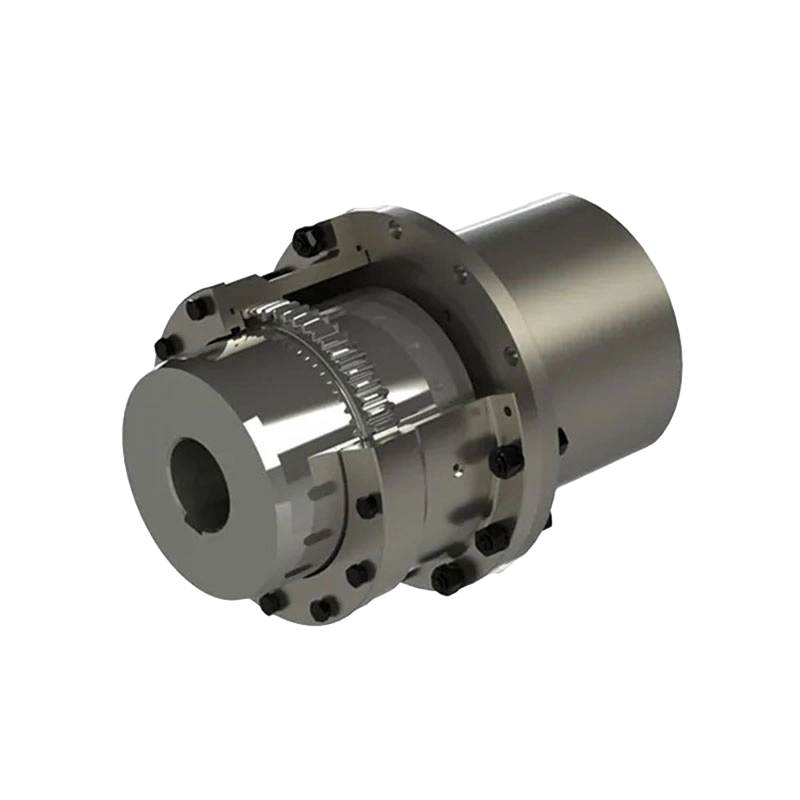

GAZ ansluten till växelkoppling för mellanaxeltrumman (Q/YG 12007X-2018)

Produktöversikt och kärndefinition:
GAZ-seriens mellanaxel trum-växelkoppling är en allmänt använd flexibel transmissionskomponent, speciellt utformad för att ansluta drivande och drivna ändar via en mellanaxel. Dess kärnfunktion är att uppnå jämnt kraftflöde genom exakt ingrepp mellan växelstrukturer, vilket fungerar som en kritisk länk för att säkerställa effektiv drift i olika transmissionssystem, såsom fordonsdrivlinor eller drivkedjor för tunga maskiner.

Enastående strukturell design och tillverkningsprocess:

1. Mellanaxelanslutningsdesign:

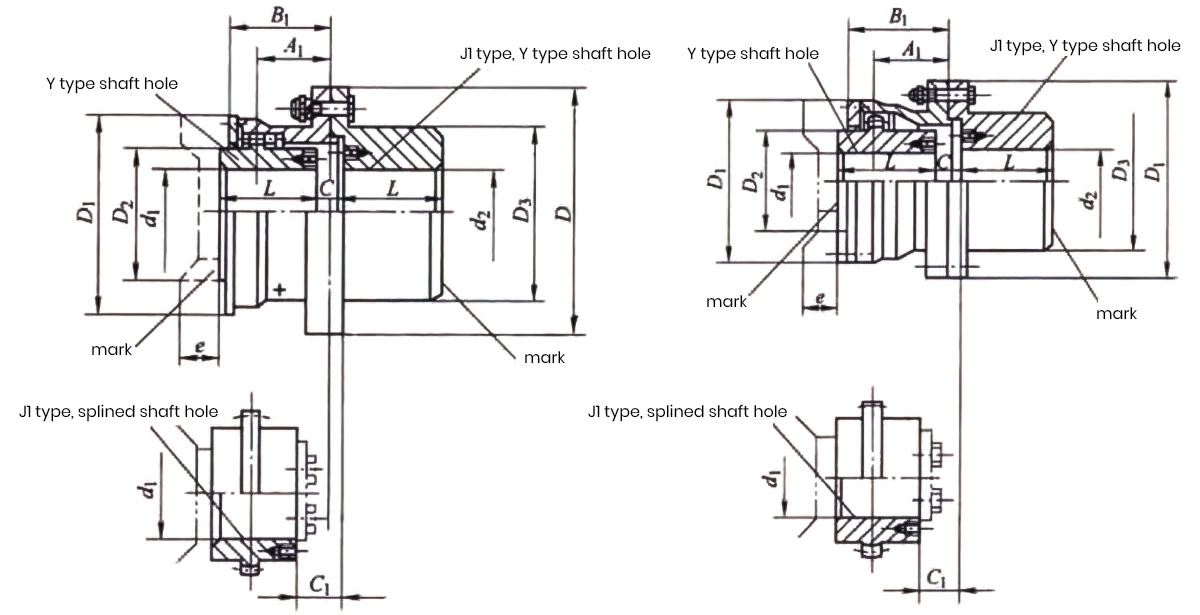

Produkten integrerar en mellanaxelkoppling som effektivt kan överbrygga gap mellan långa axelsystem. Beroende på installationskrav finns flera modeller tillgängliga (t.ex. GAZ1-GAZ14 och GAZ15-GAZ30 har olika strukturella layouter) för att passa olika rumsliga konfigurationer.

2. Avancerad Drum-Gear-teknik:
Genom att använda trumformad kugghjulsteknik, optimerar denna unika tanddesign kontaktspänningen, ger hög vridmomentöverföring samtidigt som den avsevärt minskar vibrationer och buller under drift.

3. Precision och hållbarhet kombinerat:
Tillverkad av höghållfasta material med precisionsbearbetning, erbjuder produkten utmärkt slaghållfasthet och hållbarhet, som klarar varierande belastningar under kontinuerlig drift.

Viktiga prestandafördelar:

1. Omfattande förskjutningskompensation:
Tack vare de flexibla egenskaperna hos trumväxeln kan denna koppling hantera vinkel-, radiella och axiella felinriktningar mellan axlar, vilket effektivt minskar inre mekanisk belastning och förlänger livslängden för tillhörande lager.

2. Exceptionell lastanpassningsförmåga:
Oavsett om det är i framhjuls-, bakhjuls- eller fyrhjulsdrivna kraftsystem, visar GAZ-kopplingen stark anpassningsförmåga, vilket säkerställer konsekvent prestanda under olika driftsförhållanden.

3. Enkelt underhåll:
Dess modulära konstruktion möjliggör intuitiv integrerad installation. Regelbunden inspektion och smörjning (obs: större modeller med D₂ ≥ 465 mm använder specialiserade O-ringstätningar) kan avsevärt förlänga serviceintervallen och säkerställa tillförlitlig drift.

Översikt över tekniska specifikationer:
GAZ-serien erbjuder ett brett utbud av specifikationer för att möta kraven från lätta till ultratunga industriella tillämpningar:

1. Vridmomentområde:
Nominellt vridmoment (Tn) börjar från 800 N·m (GAZ1) upp till 3 500 000 N·m (GAZ30).

2. Förbättrad behandling:
När kuggytorna nitreras eller ythärdas kan det nominella vridmomentet ökas med en faktor 1,3 över standardspecifikationerna, vilket ytterligare förbättrar lastkapaciteten.

3. Hastighetsprestanda:
Mindre modeller uppvisar utmärkt höghastighetsprestanda med tillåtna hastigheter upp till 7100 r/min, medan större modeller är optimerade för högeffektsdrift i låg hastighet.

4. Dimensionskompatibilitet:
Stöder olika axeldiametrar (d1, d2, dz) med ett maximalt hål på 220 mm, kompatibelt med de flesta standard- och icke-standardiserade axelstorlekar.

Breda tillämpningsindustrier:
Tack vare dess pålitliga prestanda och strukturella fördelar har GAZ-kopplingen blivit ett föredraget val inom flera industrisektorer:

1. Tung utrustning:
Används ofta i metallurgisk utrustning, gruvmaskiner och lyft- och transportanordningar, som effektivt överför kärnkraft.

2. Hamnar och vattenrening:
Används i hamnhanteringsmaskiner, vattenbehandlingsutrustning och papperstillverkningsmaskiner, som kompenserar för förskjutning för att säkerställa långsiktig stabil drift.

3. Transport:
Som en nyckelkomponent i fordonstransmissionssystem ansluts den via en mellanaxel för att uppnå sömlös kraftöverföring från motorn till den drivna änden.
