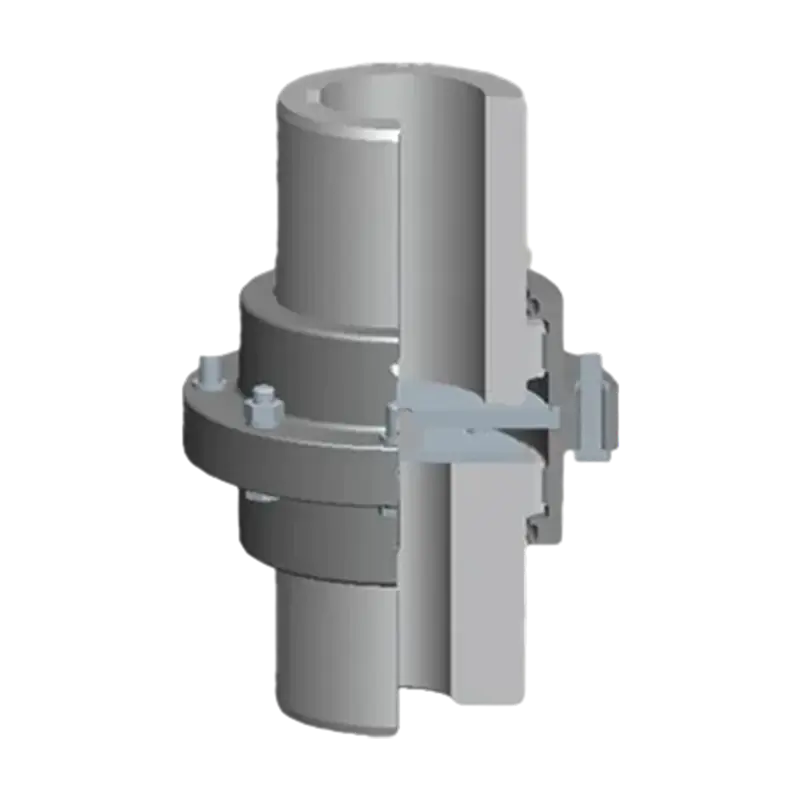

Produktöversikt: Den vertikalt monterade trumväxelkopplingen av GCC-typ (standard: Q/YG 13014X-2018) är en banbrytande mekanisk anslutningslösning designad speciellt för vertikala kraftöverföringssystem. I vertikalt arrangerade axelsystem blir denna produkt, med sin exakta design och överlägsna tillförlitlighet, en kärnkomponent som säkerställer effektiv och stabil vridmomentöverföring.

Kärnfördelar:

1. Dedikerad vertikal strukturkonstruktion: Till skillnad från traditionella horisontellt monterade kopplingar är GCC-typen specifikt optimerad för de utmaningar i axiella positioner och stabilitet som kan uppstå i vertikala installationer, vilket gör den särskilt lämplig för vertikalt inriktade axeltransmissioner.

2. Drum Gear Compensation Technology: Genom att använda en trumväxelkonfiguration förbättrar den inte bara förmågan att hantera axelfel och stötbelastningar utan säkerställer också enhetlig vridmomentfördelning, vilket minskar påfrestningen på anslutna maskiner och resulterar i mjukare drift.

3. Belastningskapacitet med högt vridmoment: Den här kopplingen är designad för tunga applikationer och har extremt högt nominellt vridmoment, vilket enkelt uppfyller effektkraven för stora vertikala pumpar, turbiner och annan högeffektsutrustning.

4. Hög hållbarhet och korrosionsbeständighet: Tillverkad av höghållfasta, slitstarka, högkvalitativa material, den har utmärkt utmattningsbeständighet och korrosionsbeständighet, vilket bibehåller en extremt lång livslängd även i tuffa industriella miljöer.

5. Utmärkt inriktningsflexibilitet: Kompenserar effektivt för vinkel-, radiell- och axiell felinriktning och bibehåller exakt axeluppriktningsprestanda även under varierande belastningar eller svåra driftsförhållanden.

Användningsområden: Denna produkt används ofta i industrier som kräver vertikal transmission:

1. Fluid Engineering: Stora vertikala vattenpumpar, kompressorer, cirkulationspumpar.

2. Energi och kraft: Vertikala turbiner, generatoraggregat.

3. Tung industri: Metallurgisk utrustning, gruvmaskiner, hamnhanteringsutrustning och hissmaskiner.

Installation och underhåll: GCC-kopplingen är designad med användarbekvämlighet i åtanke. Dess kompakta struktur underlättar installation i trånga vertikala utrymmen; samtidigt minskar dess låga underhållsdesign avsevärt stilleståndstiden. Tydliga markeringar på produktens yta underlättar exakt positionering och installation/idrifttagning.

Kontakta oss

PDF Ladda ner

PREV: GCJ ansluten till mellanaxeltrummans kugghjulskoppling (Q/YG 13015X-2018)
NÄSTA: GCT ansluten till mellanhyls trumväxelkoppling (Q/YG 13013X-2018)

Produktparametrar

Skicka meddeloche

TEKNISKA PARAMETRAR

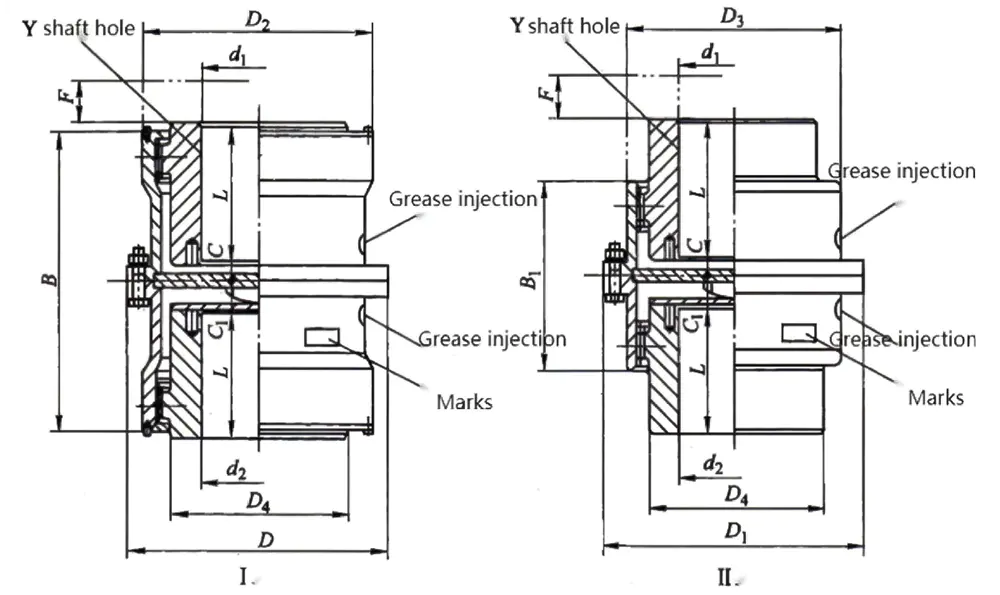

Grundläggande parametrar och huvuddimensioner för GCC vertikal montering av trumväxelkoppling

Typ	Nominell vridmoment Tn/KN·m	Tillåtet hastighet [n]/r·min⁻1	Skafthål diameter dl,d2	Skaft hål längd L	D	D^	D2	D3	D4	B	Bl	F	C		C^	Mässa /kg		Tröghetsmoment /kg·m²		Fett
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Upp	Ner	Upp， Down
GCC1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100 110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100 110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100 110,120,125	212
			130 140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100 110,120,125	212									10
			130 140,150	252
			160	302
GCC11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100 110,120,125	212									14
			130 140,150	252
			160,170,180	302
GCC12	90000	2800	120,125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130 140,150	252
			160,170,180	302
			190 200	352
GCC13	125000	2500	140,150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160,170,180	302
			190 200,220	352
GCC14	180000	2300	160,170,180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190 200,220	352
			240,250,260	410

Obs:

Massan och tröghetsmomentet är ungefärliga värden beräknade av det Y-formade axelhålet med den största axelhålets diameter.
