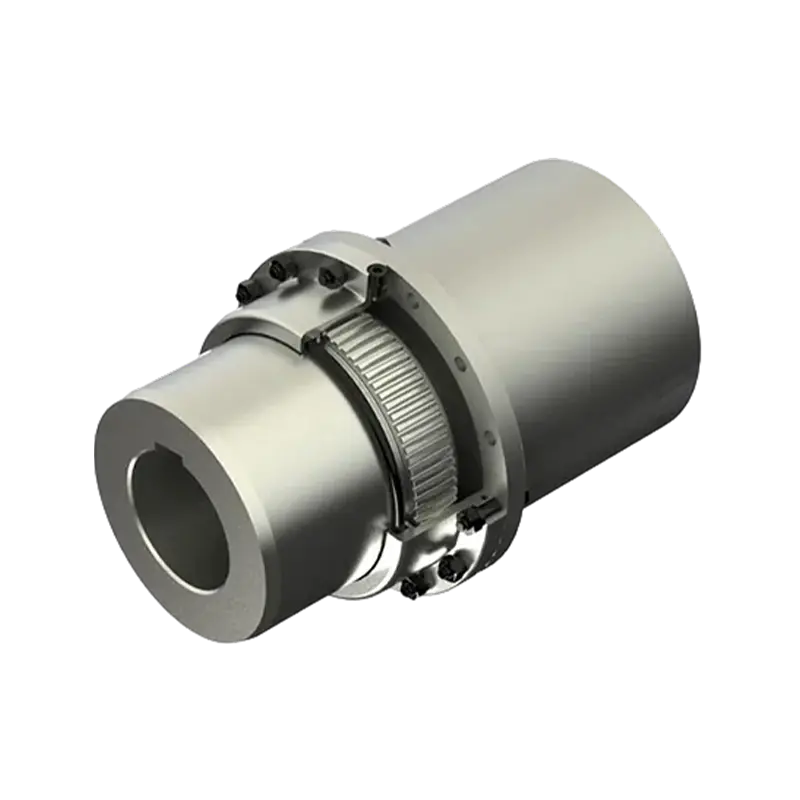

GBZ ansluten till mellanaxeltrummans kugghjulskoppling (Q/YG 11002X-2018)

Name: GBZ ansluten till mellanaxeltrummans kugghjulskoppling (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

Produktkärnöversikt:

GB-seriens trumma-växelkoppling är en kritisk komponent inom industriella transmissionssystem. Den fungerar som en precisionslänk som förbinder roterande axlar och säkerställer sömlös överföring av vridmoment och rotationsrörelse mellan mekaniska system. Tillverkad i strikt överensstämmelse med Q/YG11001X-2018-standarden, innehåller denna produkt avancerad precisionsskärningsteknik och robusta mekaniska komponenter. Den levererar mycket effektiv och stabil kraftöverföring – även under tung belastning, mitt i vibrationer och under varierande driftsförhållanden.

Exceptionella produktegenskaper:

1. Teknisk design med hög precision: I sin kärna använder denna koppling en precisionsbearbetad trumväxelmekanism. Genom en optimerad växelgeometridesign förbättrar den inte bara vridmomentöverföringskapaciteten utan minskar också avsevärt slitage under drift.

2. Enastående inriktnings- och kompensationsförmåga: Den strukturella designen har exceptionell flexibilitet, vilket gör att den effektivt kan kompensera för felinställningsavvikelser mellan axlar. Denna egenskap minskar inte bara avsevärt mekanisk komponentpåkänning utan ökar också driftsäkerheten för hela transmissionssystemet, vilket gör det särskilt lämpligt för tuffa miljöer eller industriella applikationer med extremt stränga uppriktningskrav.

3. Robust och hållbar industrikonstruktion: Genom att använda högkvalitativa material i kombination med rigorösa tillverkningsprocesser säkerställer produkten en lång livslängd under tunga belastningsförhållanden. Detta minimerar behovet av frekventa byten och minskar därmed långsiktiga driftskostnader för företag.

4. Bekväm installation och underhåll: Produktdesignen prioriterar drifteffektivitet på plats, vilket underlättar snabb montering och demontering. Denna enkla underhållsfunktion minskar avsevärt stilleståndstiden under utrustningsservice, vilket hjälper företag att maximera sin produktivitet.

Grundläggande tekniska specifikationer:

GB-seriens kopplingar omfattar ett brett utbud av modeller – från GB1 till GB25 – som kan möta de olika kraven i applikationer, allt från småskalig precisionsutrustning till ultratunga industrimaskiner:

1. Nominellt vridmoment (Tn): Täcker ett extremt brett område, från 0,63 kN·m och kan överföra tunga vridmomentbelastningar på upp till 5600 kN·m.

2. Tillåten hastighet ([n]): Stöder olika driftsförhållanden – allt från höghastighets- till låghastighetsapplikationer – med ett varvtalsområde från 420 r/min till 6500 r/min.

3. Borrkompatibilitet: Håldiametern (d1, d2) sträcker sig från 16 mm till 1040 mm, medan hålets längd (L) faller mellan 45 mm och 900 mm.

4. Fysiska mått: Enhetens vikt sträcker sig från en lättvikt på 3,5 kg till en kraftig 22 381 kg, med fettpåfyllningsvolymer som varierar från 31 mL till 23 000 mL.

Typiska tillämpningsfält

Tack vare dess exceptionella prestanda och robusta design används denna produkt i stor utsträckning inom många tunga industrisektorer, inklusive:

1. Metallurgi och gruvutrustning: Valsverksdrifter, krossar och gruvlyftar.

2. Lyft- och transportmaskiner: Storskaliga kranar, hamnhanteringsutrustning och materialtransportsystem.

3. Allmän tung utrustning: Pappersmaskiner, hydraulisk utrustning och olika storskaliga industriella pumpar och kompressorsystem.

Kontakta oss

PDF Ladda ner

PREV: GBD Motoraxelförlängningstrummans kugghjulskoppling (Q/YG 11003X-2018)
NÄSTA: GB Trumväxelkoppling (Q/YG11001X-2018)

Produktparametrar

Skicka meddeloche

TEKNISKA PARAMETRAR

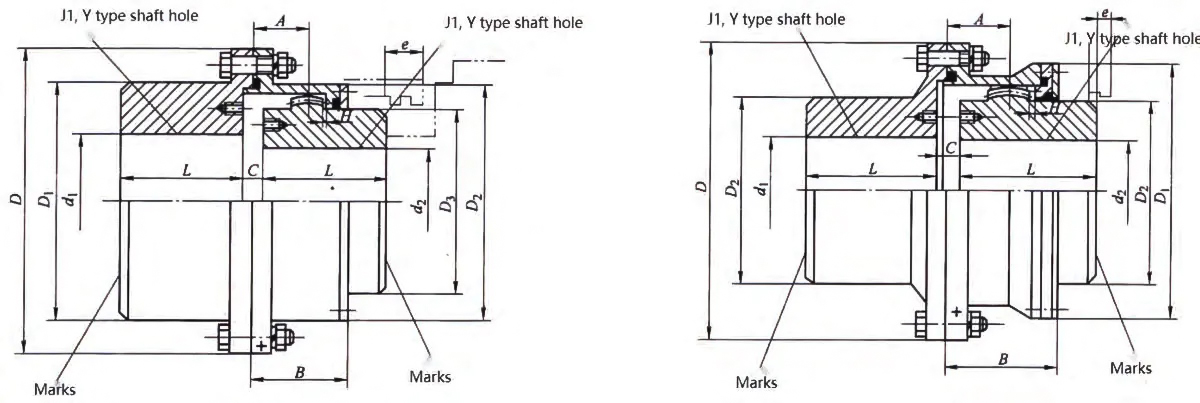

GBZl~GBZ13-typ trumma växelkoppling	GBZ14~GBZ25 typ trumma växelkoppling

GBZ-typ trumma växelkoppling med mellanaxel grundparametrar och huvudmått

Typ	Nominell vridmoment Tn/KN·m	Tillåtet hastighet [n]/r.min~1	Skafthål diameter		Skafthål längd	D	D^	D2	D3	C	H	A	B	e	Moment av tröghet /kg·m²	Mängd av fett /ml	Mässa /kg
			dl	d2	L	D	D^	D2	D3	C	H	A	B	e
			mm
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
