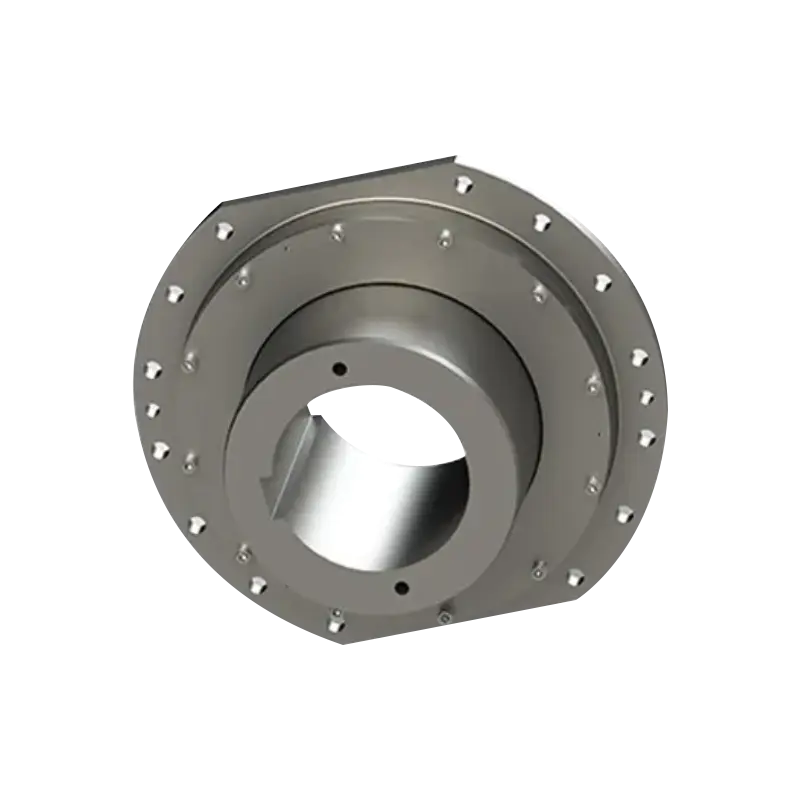

QGCA-typ cylindrisk axelhålskoppling sfärisk rullkoppling (Q/YJ 16030X-2018)

Name: QGCA-typ cylindrisk axelhålskoppling sfärisk rullkoppling (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

Den sfäriska rullkopplingen med cylindriskt hål av QGCA-typ (kompatibel med Q/YJ 16030X-2018-standarden) har ett cylindriskt axelhål och sfäriska rullar, vilket avsevärt förenklar bearbetnings- och monteringsprocesser samtidigt som hög mångsidighet bibehålls. Denna produkt uppvisar extremt stark lastbärande kapacitet, med ett nominellt vridmomentområde på 4kN·m till 900kN·m och en maximalt tillåten radiell kraft på 520kN. Jämfört med traditionella växelkopplingar erbjuder den cirka 30 % prestandaförbättring, tillräckligt för att klara de svåra stötarna och frekventa start- och stoppförhållanden i M3-M8 driftområden. Tack vare den sfäriska kontaktkonstruktionen mellan rullarna och hålet har den inte bara en automatisk vinkelförskjutningskompensationsförmåga på upp till 1,5°, vilket effektivt absorberar påfrestningar orsakade av installationsfel och ramdeformation, utan fungerar också på samma sätt som ett självinställande lager, vilket avsevärt minskar det extra böjmomentet på axeln, vilket skyddar reducersystemets utgående axel från axeln. Dessutom har denna koppling en kompakt struktur och fungerar smidigt och tyst. I kombination med en inbyggd slitageindikator ger den idealiskt tekniskt stöd för effektiv layout och bekväm tillståndsövervakning av tunga maskiner i trånga utrymmen.

Kontakta oss

PDF Ladda ner

PREV: LC rullkedjekoppling (Q/YL 17031X-2018)
NÄSTA: QGC-typ evolvent spline-koppling sfärisk rullkoppling (Q/YJ16029X-2018)

Produktparametrar

Skicka meddeloche

TEKNISKA PARAMETRAR

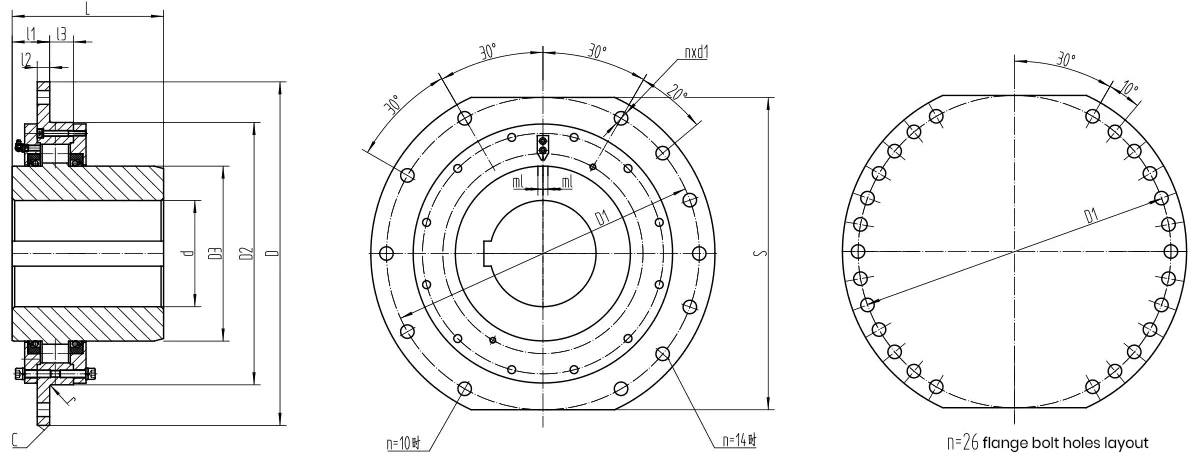

Grundläggande parametrar och huvuddimensioner för QGCA cylindrisk axelhålskoppling sfärisk rullkoppling

Typ	Nominell vridmoment Tn/kN·m	Tillåtet Radiell kraft/KN	d (H7)	L	D	D^	D2	D3	n×d^	S	l₁	l₂	l₃	r	c	Slitage skala/ml	Moment av tröghet /kg·m²	Mässa m/kg

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100 110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100 110,120	167										3				52
QGCA8	35.5	49	100 110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130 140	202										3	3			67
QGCA9	50	70	100 110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130 140,150	202											3			88.5
QGCA10	100	120	130 140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160,170,180	242														151
QGCA11	160	140	160,170,180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190 200	282											4			181
QGCA12	224	170	190 200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240 250	330														247
QGCA13	355	300	200 220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240 250,260	330														311
QGCA14	500	340	240 250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280 300	380											5			394
QGCA15	630	380	240 250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280 300,320	380											5			560
QGCA16	710	450	280 300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340,360,390	450											6			664

Obs:

1. Om diametern d och längden L på axelhålet ligger utanför det intervall som anges i tabellen, kan de överenskommas med tillverkaren.
2. Tröghetsmomentet och massan är approximationer beräknade enligt axelhålets minsta diameter.
