ZCD typ koniskt axelhål elastisk stift växelkoppling (Q/YZ33007X-2018)

Name: ZCD typ koniskt axelhål elastisk stift växelkoppling (Q/YZ33007X-2018)
Rating: 5 (99 reviews)

ZCD typ koniskt axelhål elastisk stift växelkoppling Kärnfunktion

1. Utmärkt konhålspassning: Ena änden är ett koniskt axelhål, som dras åt av den koniska ytan, vilket uppnår hög inriktningsnoggrannhet och bekväm installation och demontering. Den är lämplig för direkt anslutning till den koniska utgående axeln på motor/växelreduceraren, vilket säkerställer stabil och pålitlig vridmomentöverföring.

2. Kraftig och effektiv vridmomentöverföring: Det nominella vridmomentområdet är brett (upp till flera hundra tusen N·m), med en mindre vriddiameter, mindre volym och lägre vikt under samma vridmoment, vilket delvis kan ersätta tandkopplingen.

3. Tredimensionell kompensationsförmåga: Det elastiska stiftet och tandspåret kan kompensera för axiella (cirka 1,5~2,5 mm), radiella (ca 0,3~0,6 mm) och vinkelavvikelser (ca 0,5°), anpassade till installationsfel och deformationer i arbetstillståndet.

4. Underhållsfri och låg ljudnivå: Nylonstiftet är självsmörjande, kräver ingen extra smörjning och är rent och miljövänligt; strukturen är enkel och stiftet kan bytas ut genom att ta bort skyddsplattan, med låga underhållskostnader.

5. Enkel struktur och enkel tillverkning: Få delar, ingen växelbearbetning med hög precision krävs, kort tillverkningscykel och lägre kostnad.

6. Arbetsförhållanden och begränsningar: Arbetstemperaturintervallet är -20 ℃ till 70 ℃, lämpligt för allmänna maskiner med medelstora till tunga belastningar och frekvent start-stopp; vibrationer och bullerreducering är genomsnittliga, inte lämpliga för tillfällen med strikta krav på vibrations-/bullerkontroll, hög hastighet eller extrema temperaturer.

7. Överbelastningsskydd: Vid överbelastning kan det elastiska stiftet deformeras eller gå sönder för att skydda de viktigaste transmissionskomponenterna (som motorn, reduktionsanordningen).
Sammanfattning

Med det koniska axelhålet uppnås högprecisionsinriktning och bekväm montering/demontering. Den har också tung belastningstransmission och vridning, samt treelementskompensation. Den är smörjfri och lätt att underhålla, vilket gör den till ett kostnadseffektivt val för medelstora och tunga koniska axelförlängningssystem.

Kontakta oss

PDF Ladda ner

PREV: LCA-typ däckkoppling (Q/YC 34009X-2018)
NÄSTA: Elastisk stiftkoppling av ZCL-typ med bromshjul (Q/YZ 33008X-2018)

Produktparametrar

Skicka meddeloche

TEKNISKA PARAMETRAR

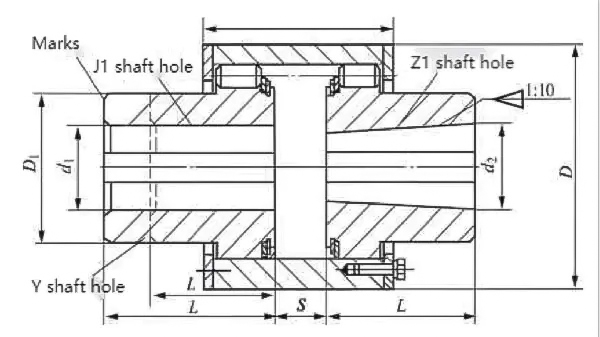

Grundläggande parametrar och huvudmått för växelkopplingen med elastisk stift av ZCD-typ med koniskt axelhål

Typ	Nominell vridmoment N·m	Tillåtet hastighet [n]/r.min~1	Skafthål diameter dl,d2	Skafthål längd		D	D^	B	S	Moment av tröghet I/kg·m²	Mässa m/kg
Typ	Nominell vridmoment N·m	Tillåtet hastighet [n]/r.min~1	Skafthål diameter dl,d2	Y	J₁, Z₁	D	D^	B	S	Moment av tröghet I/kg·m²	Mässa m/kg
ZCD1	112	5000	6,18,19	42	30	78	40	65	14.5	0.002	2.08
			20,22,24	52	38			70	16.5		2.25
			25,28	62	44			75	20.5		2.3
ZCD2	250		25,28	62	44	90	50	88	20.5	0.004	3.74
ZCD2	250		30,32	82	60	90	50	92	24.5	0.004	3.98
ZCD3	630	4500	30,32,35,38	82	60	118	65	115	25	0.015	9.43
ZCD3	630	4500	40,42	112	84	118	65	125	31	0.016	10.3
ZCD4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	145	32	0.052	22.46
ZCD4	1800	4200	60	142	107	158	90	152	39	0.061	22.36
ZCD5	4500	4000	50,55,56	112	84	192	120	145	32	0.131	29.24
			60,63,65,70,71,75	142	107			152	39	0.141	21.71
			80	172	132			158	44	0.143	30.45
ZCD6	8000	3300	60,63,65,70,71,75	142	107	230	130	175	40	0.309	48.16
ZCD6	8000	3300	80,85,90,95	172	132	230	130	178	45	0.312	47.25
ZCD7	11200	2900	70,71,75	142	107	260	160	178	40	0.535	64.13
			80,85,90,95	172	132			182	45	0.546	68.38
			100 110	212	167			188	50	0.57	69.42
ZCD8	18000	2500	80,85,90,95	172	132	300	190	202	46	1.091	102.7
			100 110,120,125	212	167			208	51	1.157	108.8
			130	252	202			212	56	1.105	101.7
ZCD9	25000	2300	90,95	172	132	335	220	232	47	1.957	142.4
			100 110,120,125	212	167			238	52	2.097	157.5
			130,140,150	252	202			242	57	2.157	156
ZCD10	31500	2100	100 110,120,125	212	167	355	245	240	53	2.728	184.2
			130,140,150	252	202			245	58	2.84	188.5
			160 170	302	242			255	68	2.926	184.1
ZCD11	40000	2000	110,120,125	212	167	380	260	260	53	3.659	212.3
			130,140,150	252	202			265	58	3.87	225
			160 170,180	302	242			275	68	4.021	224.8
ZCD12	63000	1700	130,140,150	252	202	445	290	282	58	7.548	352.7
			160 170,180	302	242			252	68	7.94	335.2
			190 200	352	282			302	78	8.051	327.9
ZCD13	100000	1500	150	252	202	515	345	313	58	14.925	468.4
			160 170,180	302	242			323	68	15.892	513.1
			190 200,220	352	282			332	78	16.514	524.5
