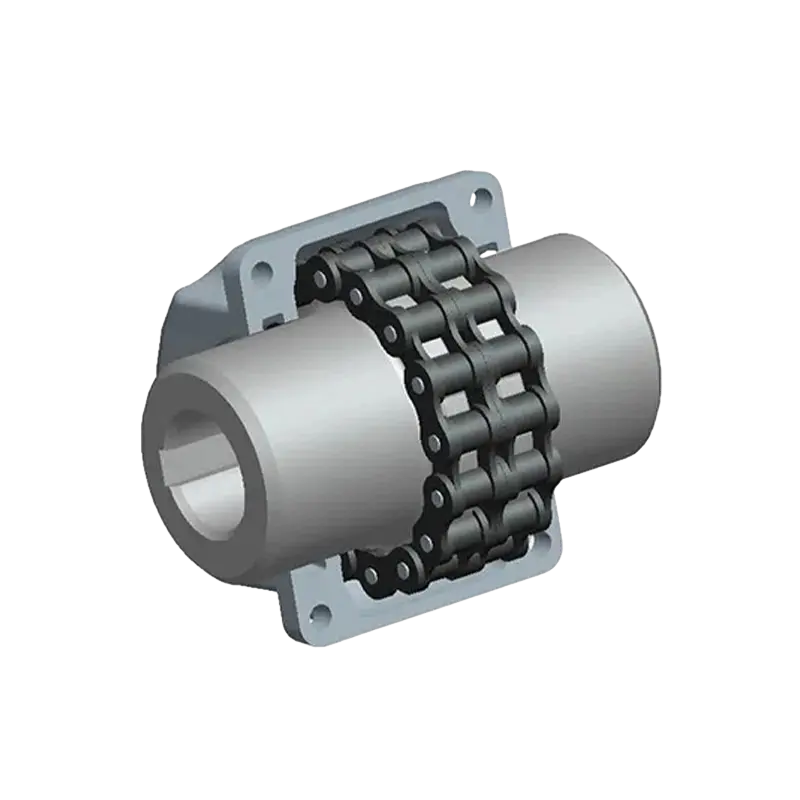

LC rullkedjekoppling (Q/YL 17031X-2018)
Rullkedjekoppling av LC-typ antar en kombinationsstruktur av dubbelradig kedja och parallella kedjehjul, med utmärkt prestanda för förskjutningskompensation i flera riktningar, med axiell förskjutningskompensation upp till 9,5 mm och radiell förskjutningskompensation upp till 1,27 mm. Denna serie har ett nominellt vridmomentområde på 40 till 25 000 N·m och en maximal hastighet på 4500 r/min med ett skyddande lock, vilket säkerställer stabil och effektiv kraftöverföring under tung belastning och höghastighetsförhållanden.
Rullkedjekopplingen av LC-typ har en strömlinjeformad struktur, vilket möjliggör installation och borttagning av kedjan utan att flytta de två axlarna, vilket avsevärt förenklar underhållsprocedurerna. Den är särskilt lämplig för tuffa industriella miljöer som fuktiga, dammiga och höga temperaturer. Trots dess starka miljöanpassningsförmåga bör användning undvikas under förhållanden med frekventa start-stopp, reversering eller svåra stötbelastningar för att säkerställa överföringssystemets långsiktiga tillförlitlighet.
- Produktparametrar
- Skicka meddeloche
TEKNISKA PARAMETRAR

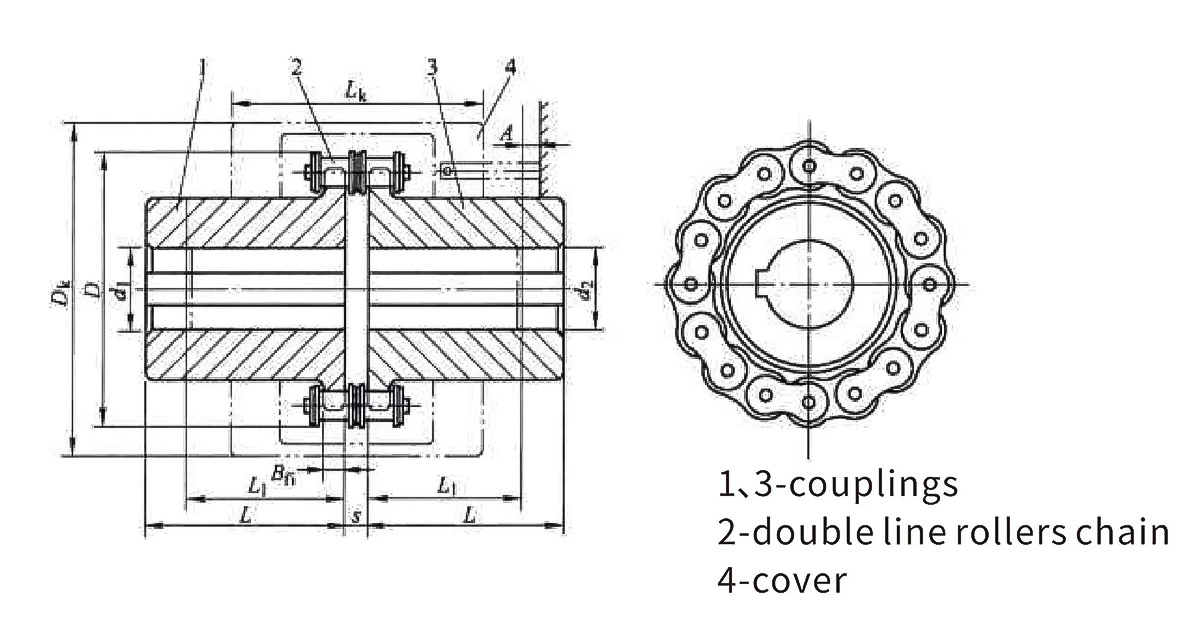

Grundparametrar och huvudmått för LC-rullkedjekoppling (GB/T6069-2002)
| Typ | Nominellt vridmoment N.m | Tillåten hastighet [n]/r.min~1 | Skafthålets diameter dl,d2 | Skafthålets längd | Kedjenummer | Kedjestigning | Växelnummer | D | b n | S | D k max | L k max | Massa m/kg | Tröghetsmoment l/kg·m² | Tillåtet ersättningsbelopp | ||||
| Inget lock | Med lock | Y | Jl | Radiell △ | Axiella △ | Vinkel △a/(°) | |||||||||||||
| LC1 | 40 | 1400 | 4500 | 16.18.19. | 42 | 06B | 9.525 | 14 | 51.06 | 5.3 | 4.9 | 70 | 70 | 0.4 | 0.0001 | 0.19 | 1.414 | 1 | |
| 20 | 52 | 38 | |||||||||||||||||
| LC2 | 63 | 1250 | 4500 | 19 | 42 | 06B | 9.525 | 16 | 57.08 | 5.3 | 4.9 | 75 | 75 | 0.7 | 0.0002 | 0.19 | 1.414 | 1 | |
| 20.22.24 | 52 | 38 | |||||||||||||||||
| LC3 | 100 | 1000 | 4000 | 20.22.24 | 52 | 38 | 08B | 12.7 | 14 | 68.88 | 7.2 | 6.7 | 85 | 80 | 1.1 | 0.00038 | 0.25 | 1.9 | 1 |
| 25 | 62 | 44 | |||||||||||||||||
| LC4 | 160 | 1000 | 4000 | 24 | 52 | 08B | 12.7 | 16 | 76.91 | 7.2 | 6.7 | 95 | 88 | 1.8 | 0.00086 | 0.25 | 1.9 | 1 | |
| 25.28. | 62 | 44 | |||||||||||||||||
| 30.32. | 82 | 60 | |||||||||||||||||
| LC5 | 250 | 800 | 3150 | 28 | 62 | 10A | 15.875 | 16 | 94.46 | 8.9 | 9.2 | 112 | 100 | 3.2 | 0.0025 | 0.32 | 2.3 | 1 | |
| 30.32.35.38 | 82 | 64 | |||||||||||||||||
| 40 | 112 | 84 | |||||||||||||||||
| LC6 | 400 | 630 | 2500 | 32.35.38 | 82 | 60 | 10A | 15.875 | 20 | 116.57 | 8.9 | 9.2 | 140 | 105 | 5 | 0.0058 | 0.32 | 2.3 | 1 |
| 40.42.45.48.50 | 112 | 84 | |||||||||||||||||
| LC7 | 630 | 630 | 40.42.45.48.50.55 | 112 | 84 | 12A | 19.05 | 18 | 127.78 | 11.9 | 10.9 | 150 | 122 | 7.4 | 0.012 | 0.38 | 2.8 | 1 | |
| 60 | 142 | 107 | |||||||||||||||||
| LC8 | 1000 | 500 | 2240 | 45.48.50.55 | 112 | 84 | 16A | 25.4 | 16 | 154.33 | 15 | 14.3 | 180 | 135 | 11.1 | 0.025 | 0.5 | 3.8 | 1 |
| 60.65.70 | 142 | 107 | |||||||||||||||||
| LC9 | 1600 | 400 | 2000 | 50.55. | 112 | 84 | 16A | 25.4 | 20 | 186.5 | 15 | 14.3 | 215 | 145 | 20 | 0.0061 | 3.8 | 1 | |
| 60.65.70.75 | 142 | 107 | |||||||||||||||||
| 80 | 172 | 132 | |||||||||||||||||
| LC10 | 2500 | 315 | 1600 | 60.65.70.75 | 142 | 107 | 20A | 31.75 | 18 | 213.02 | 18 | 17.8 | 245 | 165 | 26.1 | 0.079 | 0.63 | 4.7 | 1 |
| 80.85.90 | 172 | 132 | |||||||||||||||||
| LC11 | 4000 | 250 | 1500 | 75 | 142 | 167 | 24A | 38.1 | 16 | 213.49 | 24 | 21.5 | 270 | 195 | 39.2 | 0.188 | 0.76 | 5.7 | 1 |
| 80.85.90.95 | 172 | 132 | |||||||||||||||||
| 100 | 212 | 167 | |||||||||||||||||
| LC12 | 6300 | 1250 | 85.90.95 | 172 | 167 | 28A | 44.45 | 16 | 270.08 | 24 | 24.9 | 310 | 205 | 59.4 | 0.38 | 0.88 | 6.6 | 1 | |
| 100.110.120 | 212 | 202 | |||||||||||||||||
| LC13 | 10000 | 200 | 1120 | 100.110.120.125 | 212 | 167 | 32A | 50.8 | 18 | 340.8 | 30 | 28.6 | 380 | 230 | 86.5 | 0.869 | 1 | 7.6 | 1 |
| 130.140. | 252 | 202 | |||||||||||||||||
| LC14 | 16000 | 200 | 1000 | 120.125. | 212 | 167 | 32A | 50.8 | 22 | 405.22 | 30 | 28.6 | 450 | 250 | 150.8 | 2.06 | 1 | 7.6 | 1 |
| 130.140.150 | 252 | 202 | |||||||||||||||||
| 160 | 302 | 242 | |||||||||||||||||
| LC15 | 25000 | 200 | 900 | 140.150. | 252 | 202 | 40A | 63.5 | 20 | 466.25 | 36 | 35.6 | 510 | 285 | 234.4 | 4.37 | 1.27 | 9.5 | 1 |
| 160.170.180 | 302 | 242 | |||||||||||||||||
| 190 | 352 | 282 | |||||||||||||||||
Obs:
1. När det finns ett lock, lägg till "F" efter modellen, 1 hölje med GL5-koppling och byt till GL5F när det finns ett lock.
2. Kopplingsmassan och tröghetsmomentet i tabellen är ungefärliga värden.
