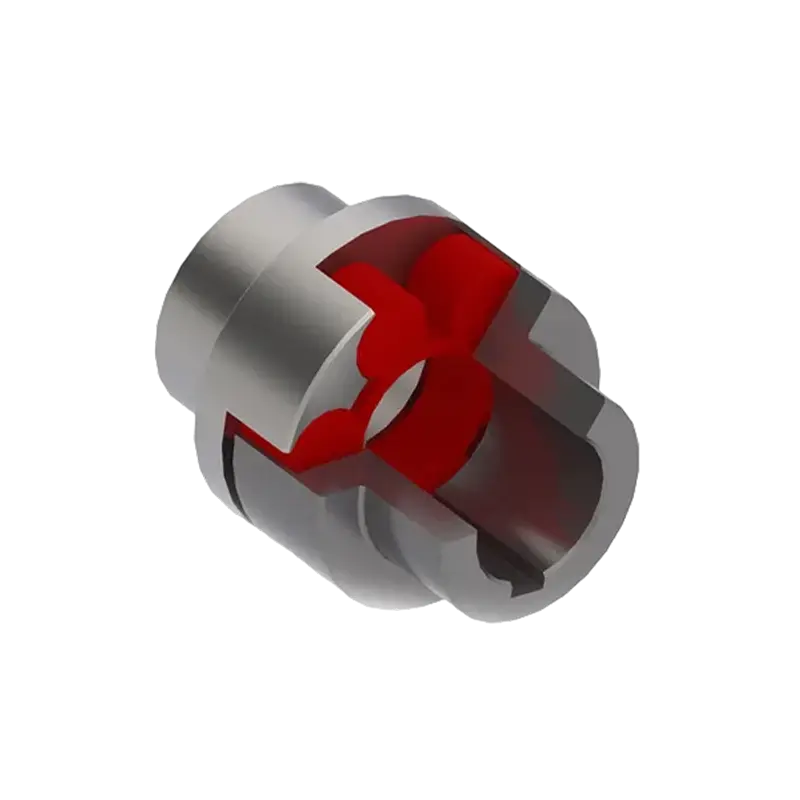

MCD-typ plommonformad elastisk koppling (Q/YM 35013X-2018)
MCD-typ plommonblomningsformad elastisk koppling (uppfyller Q/YM 35013X-2018-standarden) har stötdämpning, slitstyrka och buffertprestanda, vilket effektivt kan lindra stöten under transmissionen. Dess miljöanpassningsförmåga är också mycket bred och den kan upprätthålla stabil drift i temperaturområdet -30 ° C till 80 ° C. När det gäller viktiga tekniska parametrar ger MCD-serien ett stort urvalsutrymme, med nominellt vridmoment från 28 N · m till 14 000 N · m, momentant maximalt vridmoment som kan motstå · m och maximala hastigheter upp till 2 m, N 8500 r/min. För att anpassa sig till olika komplexa mekaniska axelsystem stöder den axelhålsdiametrar från 12 mm till 160 mm och är utrustad med elastiska element med olika specifikationer från MT1 till MT14. Med sin robusta transmissionsprestanda har produkten använts i stor utsträckning inom tunga industriområden som metallurgisk utrustning, gruvmaskiner, vattenskyddsteknik, lyft och transport, pappersmaskiner och hamnanläggningar.
- Produktparametrar
- Skicka meddeloche
TEKNISKA PARAMETRAR

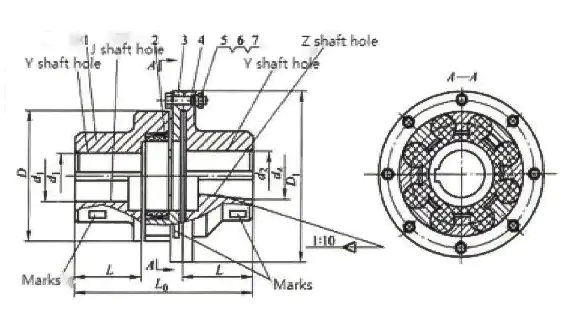

Grundparametrar och huvudmått för MCD quincunx elastisk koppling
| Typ | Nominell vridmoment Tn/N·m | Max vridmoment Tmax/N·m | Tillåtet hastighet [n]/r.min~1 | Skafthålets diameter d 1, d 2 ,d z | L | L0 | D | D^ | Elastisk element typ | Mässa m/kg | Moment av tröghet I/kg•m² |
| MCD1 | 28 | 50 | 8500 | 12,14,15,18,19,20,22,24,25 | 35 | 92 | 50 | 90 | MT1 | 1.206 | 0.00082 |
| MCD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 101.5 | 60 | 100 | MT2 | 1.648 | 0.0014 |
| MCD3 | 112 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3 | 2.357 | 0.0024 |
| MCD4 | 160 | 288 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 122 | 85 | 125 | MT4 | 3.556 | 0.005 |
| MCD5 | 355 | 640 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 138.5 | 105 | 150 | MT5 | 6.361 | 0.0135 |
| MCD6 | 450 | 810 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6 | 10.768 | 0.0329 |
| MCD7 | 710 | 1280 | 3700 | 35*,38*,40*,42*,45,48,50,55 | 60 | 172 | 145 | 205 | MT7 | 15.302 | 0.0581 |
| MCD8 | 1250 | 2250 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 168 | 240 | MT8 | 22.717 | 0.1175 |
| MCD9 | 2000 | 3600 | 2800 | 55*,56*,60,63,65,70,71,75,80 | 80 | 224 | 198 | 270 | MT9 | 34.439 | 0.233 |
| MCD10 | 3150 | 5670 | 2500 | 60*,63*,65*,70,71,75,80,85,90,95,100 | 90 | 248 | 228 | 305 | MT10 | 51.358 | 0.459 |
| MCD11 | 5000 | 9000 | 2200 | 70,71*,75*,80*,85*,90,95,100,110,120 | 100 | 284 | 258 | 350 | MT11 | 81.302 | 0.977 |
| MCD12 | 7100 | 12780 | 1900 | 80*,85*,90*,95*,100,110,120,125,130 | 115 | 321 | 298 | 400 | MT12 | 115.53 | 1.751 |
| MCD13 | 12500 | 22500 | 1600 | 90*,95*,100*,110*,120*,125*,130,140,150 | 125 | 348 | 358 | 460 | MT13 | 161.79 | 3.366 |
| MCD14 | 14000 | 25200 | 1500 | 100*,110*,120*,125*,130*,140,150,160 | 135 | 358 | 400 | 500 | MT14 | 196.3 | 4.867 |
Obs:
1. Massan och tröghetsmomentet är ungefärliga värden beräknade enligt materialet i gjutet stål och det största axelhålet
2. Axelhålsdiameter med*kan användas för axelhål av Z-typ, om enligt GB/T3852 skafthålslängd, förhandla med tillverkaren.
