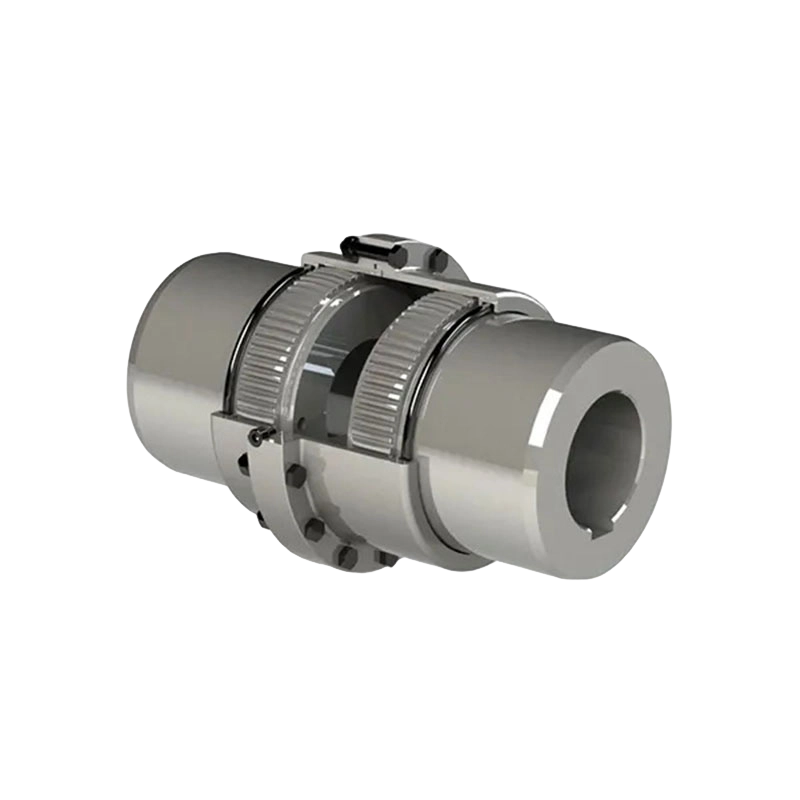

GBD Motoraxelförlängningstrummans kugghjulskoppling (Q/YG 11003X-2018)

Produktöversikt:

GBD-seriens motoraxeltrum-växelkoppling representerar en exceptionell kraftöverföringslösning. Den kännetecknas av en robust, pålitlig och mycket mångsidig design och används i stor utsträckning inom en mängd olika industrisektorer. Den här kopplingen fungerar som den kritiska länken som ansluter en motoraxel till dess drivna utrustning, och spelar en avgörande roll för att säkerställa smidig överföring av vridmoment och sömlöst utförande av rotationsrörelse i mekaniska system. Tillverkad i strikt överensstämmelse med Q/YG 11003X-2018 Enterprise Standard, står denna produkt som ett bevis på de högsta standarderna för ingenjörs- och tillverkningskvalitet.

Viktiga tekniska egenskaper:

1. Exceptionell kompensationsförmåga: Den mest utmärkande egenskapen hos GBD-kopplingen är dess inneboende förmåga att kompensera för axiella, radiella och vinkelförskjutningar. Denna förmåga är särskilt viktig i driftsmiljöer där det är svårt att upprätthålla exakt axeluppriktning; det minskar effektivt utrustningsslitage orsakat av felinställning och minimerar risken för kostsamma stillestånd.

2. Vibrationsdämpning och stöttålighet: Den precisionskonstruerade trumväxelmekanismen är designad för att effektivt dämpa vibrationer och absorbera stötbelastningar som genereras under kraftöverföring, och därigenom säkerställa en jämn och stabil drift av hela systemet.

3. Robust och hållbar konstruktion: Produkten är tillverkad av höghållfasta material och använder avancerade tillverkningsprocesser och klarar tunga belastningar, hårda driftsförhållanden och dynamiska påfrestningar som är inneboende i industriella miljöer, vilket säkerställer en exceptionellt lång livslängd.

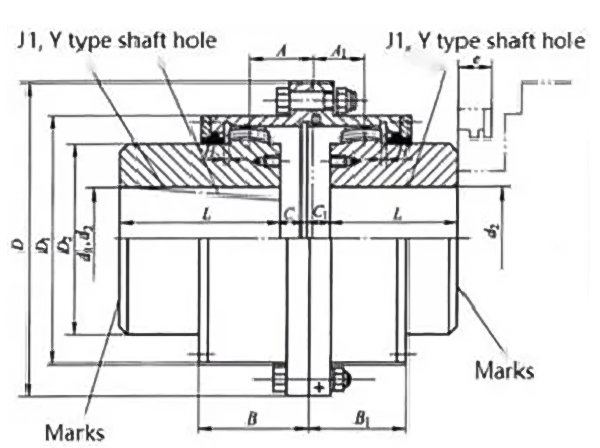

4. Kompakt och precisionskonstruerad struktur: Som illustreras i de strukturella diagrammen har kopplingsenheten en precisionskonstruerad design där den yttre hylsan är säkert bultad till den inre växelmekanismen, vilket underlättar mycket effektiv kraftkoppling.

Huvudsakliga tekniska parametrar:

Beroende på den specifika modellen och specifikationerna omfattar GBD-serien ett brett spektrum av applikationskrav, allt från lätta till tunga operationer:

1. Nominellt vridmoment (Tn): Serien sträcker sig från 1,6 kN·m (Model GBD1) till 56 kN·m (Model GBD10), och möter olika kraftöverföringskrav över olika intensitetsnivåer.

2. Tillåten hastighet (n): Kopplingen kan nå hastigheter på upp till 5600 r/min (för mindre modeller) och bibehåller stabila rotationsprestanda även i högeffekts, tunga applikationer.

3. Borrningsdiameter och längd: Serien stöder en mängd olika håldimensioner, med diametrar från 22 mm till 200 mm. Dessutom erbjuder den flera hålkonfigurationer – inklusive typ Y, typ J1 och typ Z1 – för att säkerställa perfekt kompatibilitet med axelförlängningar av olika motortyper.

4. Smörjning och underhåll: Produkten har en dedikerad intern behållare för lagring av smörjmedel. Beroende på den specifika modellstorleken varierar fettfyllningsvolymen från 107 ml till 1320 ml, vilket säkerställer en noggrann smörjning av kuggytorna.

Ansökningsfält:

På grund av deras exceptionella bärförmåga och stabilitet, används kopplingar av GBD-typ i stor utsträckning inom följande industrier:

1. Metallurgisk och gruvutrustning

2. Lyft- och transportmaskiner (t.ex. hamnutrustning)

3. Hydraulikteknisk utrustning och papperstillverkningsmaskiner

4. Andra tunga industriella drivsystem

Installation och underhåll:

Utformningen av kopplingen av GBD-typ prioriterar användarbekvämlighet; dess installations- och borttagningsprocedurer har effektiviserats för att underlätta rutinunderhåll och service av teknisk personal. Detta enkla underhåll minskar inte bara stilleståndstiden för reparationer utan ökar också den totala kostnadseffektiviteten och driftsäkerheten för hela det mekaniska systemet.
