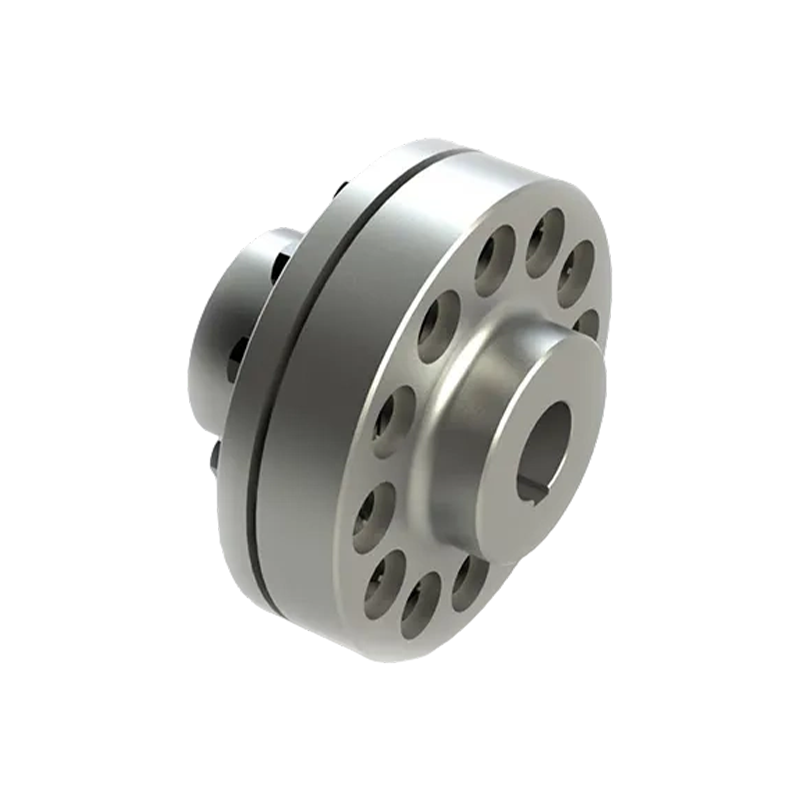

TC-typ elastisk hylsstiftskoppling (Q/YZ 320033-2018)
TC-typ elastisk hylsa kolumn stiftkoppling (Q/YZ 320033-2018) är en högpresterande flexibel komponent som utnyttjar elastisk ärmdeformation för att uppnå kraftöverföring. Dess centrala fördel ligger i den exakta spaltdesignen mellan den yttre cirkeln av den elastiska hylsan och flänshålet, vilket ger kopplingen utmärkt förskjutningskompensationsförmåga, vilket effektivt balanserar den relativa förskjutningen mellan de två axlarna och absorberar stötbelastningen under drift. Den har utmärkt miljöanpassningsförmåga och kan upprätthålla stabil fysisk prestanda i ett brett temperaturområde på -30 ℃ till 80 ℃. Dess struktur är enkel, pålitlig och kräver ingen smörjning, vilket gör den till ett idealiskt val för att uppnå stötdämpning och ljudreducering i små och medelstora vridmomentöverföringssystem.
- Produktparametrar
- Skicka meddeloche
TEKNISKA PARAMETRAR

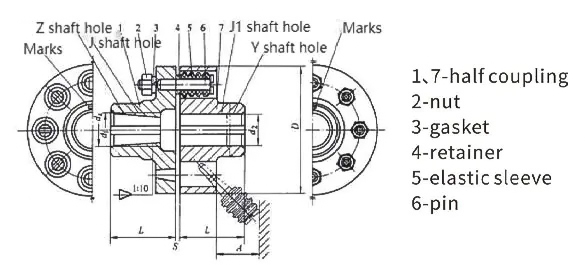

Grundläggande parametrar och huvudmått för TC-typ elastisk hylsstiftskoppling
| Modell | Nominell Vridmoment T n /N·m | Tillåtet Hastighet [n]/r.min~1 | Axelhål Diameter dl, d2, d z | L | D | S | A | Mässa m/kg | Mässa Moment av Tröghet I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100 110 | |||||||||
| TC12 | 12500 | 1450 | 100 110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120,125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130,140,150 | |||||||||
| 160 170 |
