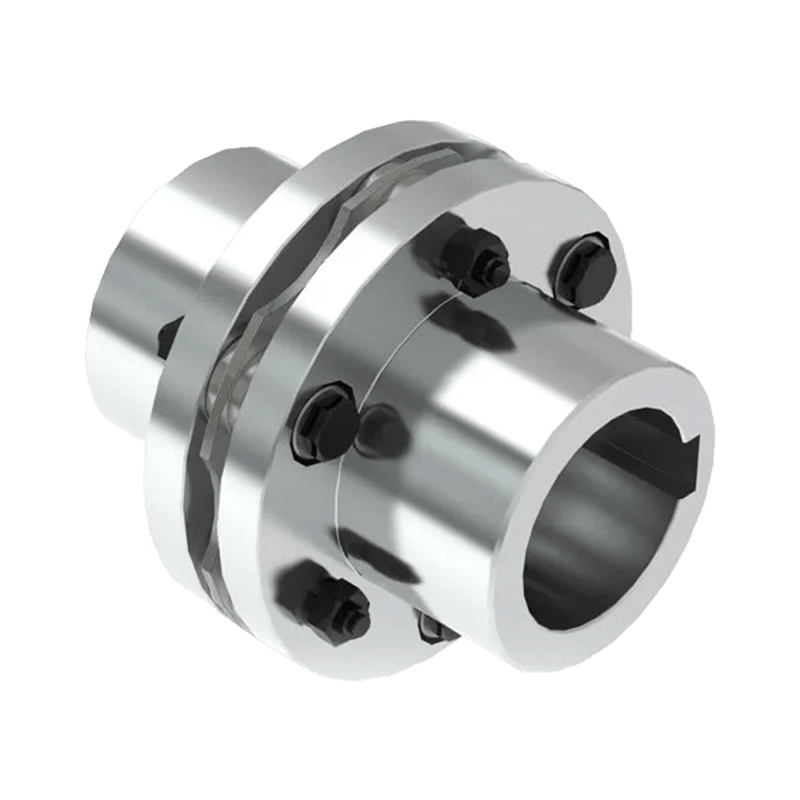

DMA enkeltyp elastisk membrankoppling
DMB Typ Nyckelanslutning Enkel typ Elastisk membrankoppling (Q/YP 22004X-2018) är en högpresterande metallelastisk transmissionskomponent designad för precisionssystem för vridmomentöverföring. Den antar en enkel membranstruktur kombinerad med en nyckelanslutningsdesign, vilket möjliggör tillförlitlig vridmomentöverföring samtidigt som den effektivt kompenserar för axiella, vinkelmässiga och begränsade radiella snedställningar genom den elastiska deformationen av höghållfasta metallmembran. Denna struktur säkerställer hög vridstyvhet och stabil dynamisk prestanda under höghastighetsdrift.
Med sin kompakta struktur, överföringsegenskaper utan glapp och smörjfri drift är DMB-kopplingen allmänt lämplig för industriområden som kräver hög precision och tillförlitlighet, såsom servosystem, precisionsmaskineri, metallurgisk utrustning och kraftöverföringssystem. Dess robusta design förbättrar driftsstabiliteten samtidigt som underhållskraven minskar och den långa livslängden förbättras.
- Produktparametrar
- Skicka meddeloche
TEKNISKA PARAMETRAR

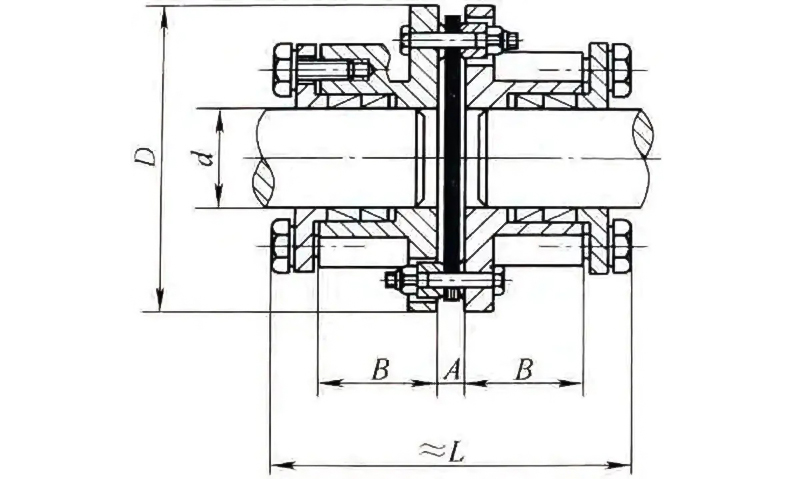

Grundparametrar och huvudmått för MPJ-membrankopplingen med mellanaxeln
| Typ | Hål diameter d | D/mm | L/mm | A/mm | B/mm | Mässa /kg | Tillåtet hastighet [n]/(r.min) | Nominell vridmoment T/N·m | Tillåtet ersättning | |
| Vinkel/(°) | Axel/mm | |||||||||
| 1 | 8-22 | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0,8 |
| 2 | 10-32 | 82 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1,0 |
| 3 | 10-35 | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1,2 |
| 4 | 10-42 | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1,4 |
| 5 | 15-50 | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1,6 |
| 6 | 15-60 | 148 | 160 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1,8 |
| 7 | 20-70 | 168 | 200 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2,5 |
