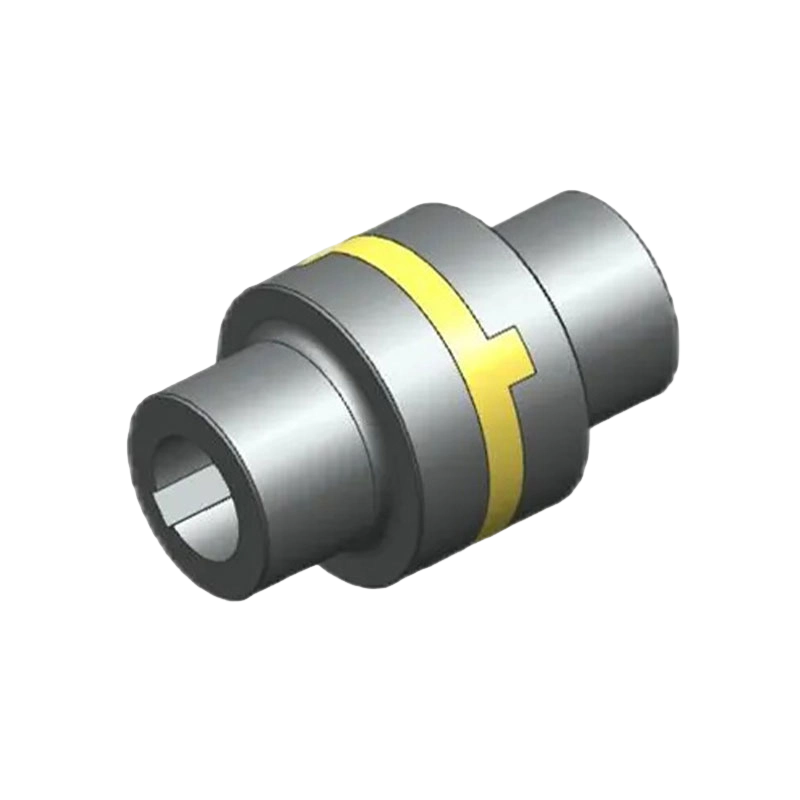

HJ-typ tvärglidkoppling (Q/YH 18033X-2018)
HJ Typ Cross-Slider kopplingar (kompatibel med Q/YH 18033X-2018-standarden) sträcker sig från 120 N·m till 63 000 N·m och används i stor utsträckning i CNC-bearbetningscentra, robotautomation, medicinsk utrustning och flyg- och rymdområden med stränga krav på exakt positionering och rörelsekontroll.
Med sin kompakta och lätta struktur och utmärkta korrosionsbeständighet reducerar denna koppling inte bara effektivt utrustningsunderhållsbehov och utrymmeskrav utan förbättrar också den långsiktiga tillförlitligheten hos precisionsmekaniska system under komplexa driftsförhållanden genom en enkel installationsprocess och smidig drift.
- Produktparametrar
- Skicka meddeloche
TEKNISKA PARAMETRAR

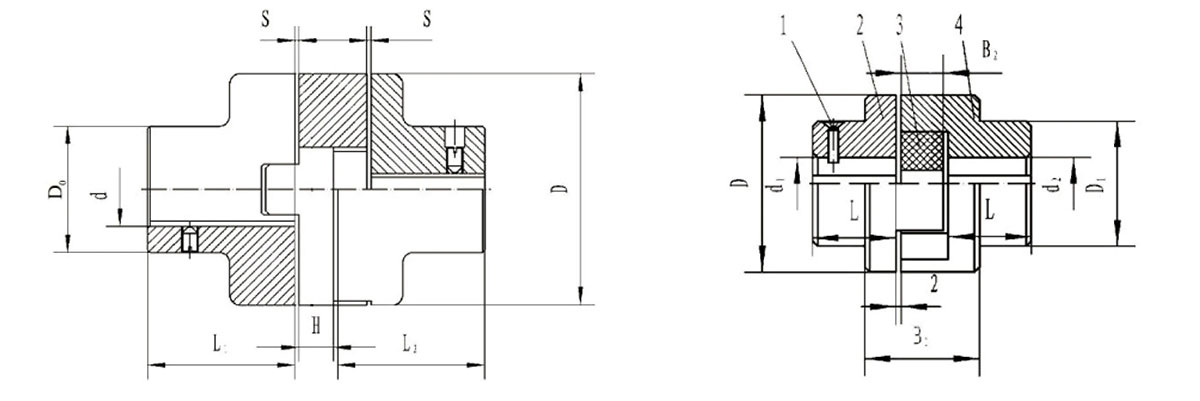

1、Skruva 2、Halvkoppling 3、Slider 4、Halvkoppling
Grundläggande parametrar och huvudmått för korskoppling av typ HJ
| Typ | Nominellt vridmoment Tn(N.m) | Tillåten hastighet [n]r/min | Skafthålets diameter | D | D^ | L | H | S | Tröghetsmoment (kg·m²) | Mässa /kg |
| HJ70 | 120 | 250 | 15-18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| HJ90 | 250 | 250 | 20-30 | 90 | 45 | 52 | 14 | 0.5 | 0.008 | 2.6 |
| HJ100 | 500 | 250 | 36-40 | 100 | 60 | 70 | 19 | 0.5 | 0.026 | 5.5 |
| HJ130 | 800 | 250 | 45-50 | 130 | 80 | 90 | 19 | 0.5 | 0.07 | 10 |
| HJ150 | 1250 | 250 | 55-60 | 150 | 95 | 112 | 19 | 0.5 | 0.14 | 15.5 |
| HJ170 | 2000 | 250 | 65-70 | 170 | 105 | 125 | 24 | 1 | 0.25 | 22.5 |
| HJ190 | 3200 | 250 | 75-80 | 190 | 110 | 140 | 29 | 1 | 0.5 | 31.5 |
| HJ210 | 5000 | 250 | 80-90 | 210 | 130 | 160 | 33 | 1 | 0.9 | 45 |
| HJ240 | 8000 | 250 | 95-100 | 240 | 140 | 180 | 33 | 1 | 1.6 | 59.5 |
| HJ260 | 9000 | 250 | 70-130 | 260 | 160 | 190 | 33 | 1 | 2 | 76 |
| HJ280 | 10000 | 100 | 80-120 | 280 | 170 | 200 | 33 | 1 | 3 | 94.3 |
| HJ300 | 13000 | 100 | 90-150 | 300 | 180 | 210 | 43 | 1 | 4.3 | 131 |
| HJ320 | 16000 | 100 | 130-140 | 320 | 190 | 220 | 43 | 1 | 5.7 | 145 |
| HJ340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 1 | 8.4 | 185 |
| HJ360 | 32500 | 100 | 110-170 | 360 | 240 | 280 | 48 | 1.5 | 19.2 | 223 |
| HJ400 | 38700 | 80 | 120-200 | 400 | 260 | 300 | 48 | 2 | 26.1 | 258 |
| HJ460 | 63000 | 70 | 150-220 | 460 | 300 | 350 | 58 | 2 | 62.9 | 390 |
