What Is a Diaphragm Coupling in Ghana's Industrial Drive Systems?

Vad är en diafragmakoppling i Ghanas industriella drivsystem?

A membrankoppling är en mekanisk anordning installerad mellan två axeländar i ett industriellt drivsystem för att överföra vridmoment samtidigt som det tillåter en viss grad av vinkel, parallell eller axiell förskjutning mellan dem. Istället för att förlita sig på gummiinsatser eller elastomerhylsor använder kopplingen en tunn, konturformad metallskiva, kallad membranet, som böjer sig något för att klara felinställning medan resten av enheten bibehåller en styv metall-till-metall-anslutning. Detta placerar designen inom den bredare gruppen av icke-elastiska flexibla kopplingar, där kompensation sker genom relativ rörelse eller spel mellan stela komponenter istället för genom elastisk materialdeformation. Inom Ghanas industriella drivsystem, inklusive de som finns på gruvplatser, cementfabriker och pumpstationer, stöder denna konstruktion konsekvent vridmomentleverans under jämna varvtal och konstant belastning, förhållanden som beskriver en stor andel av kontinuerligt arbetande industrimaskiner.

Eftersom membranet är helt tillverkat av metall, finns det ingen gummikomponent som utsätts för gradvis härdning eller sprickbildning från värme- och oljeexponering över tiden. Detta ger kopplingen en jämförelsevis hög vridstyvhet, vilket innebär att mycket liten vridning sker mellan den drivande och den drivna sidan under drift, en egenskap som har betydelse när exakt rotationstid mellan ansluten utrustning krävs över drivsystem som arbetar i krävande industriella miljöer.

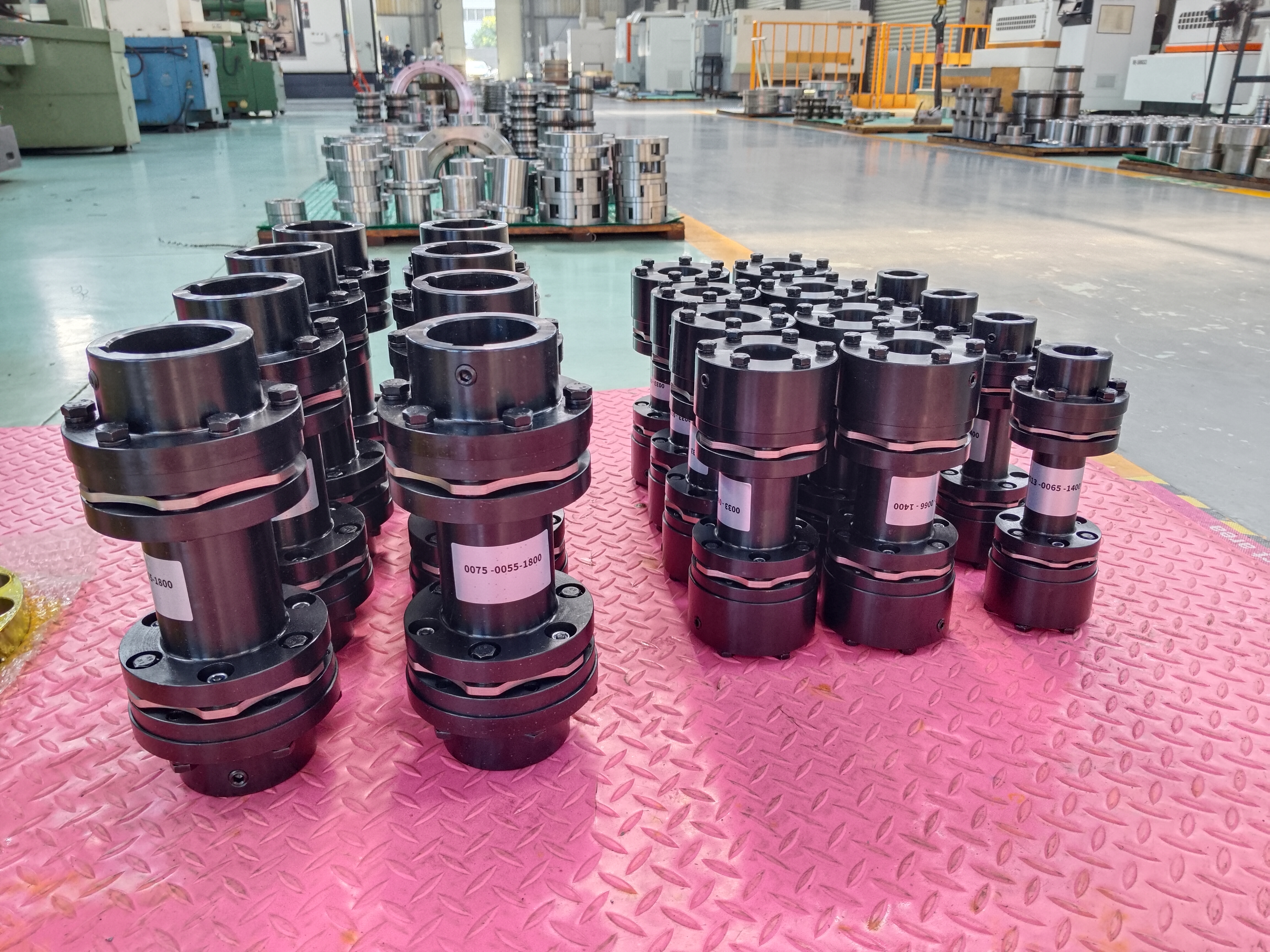

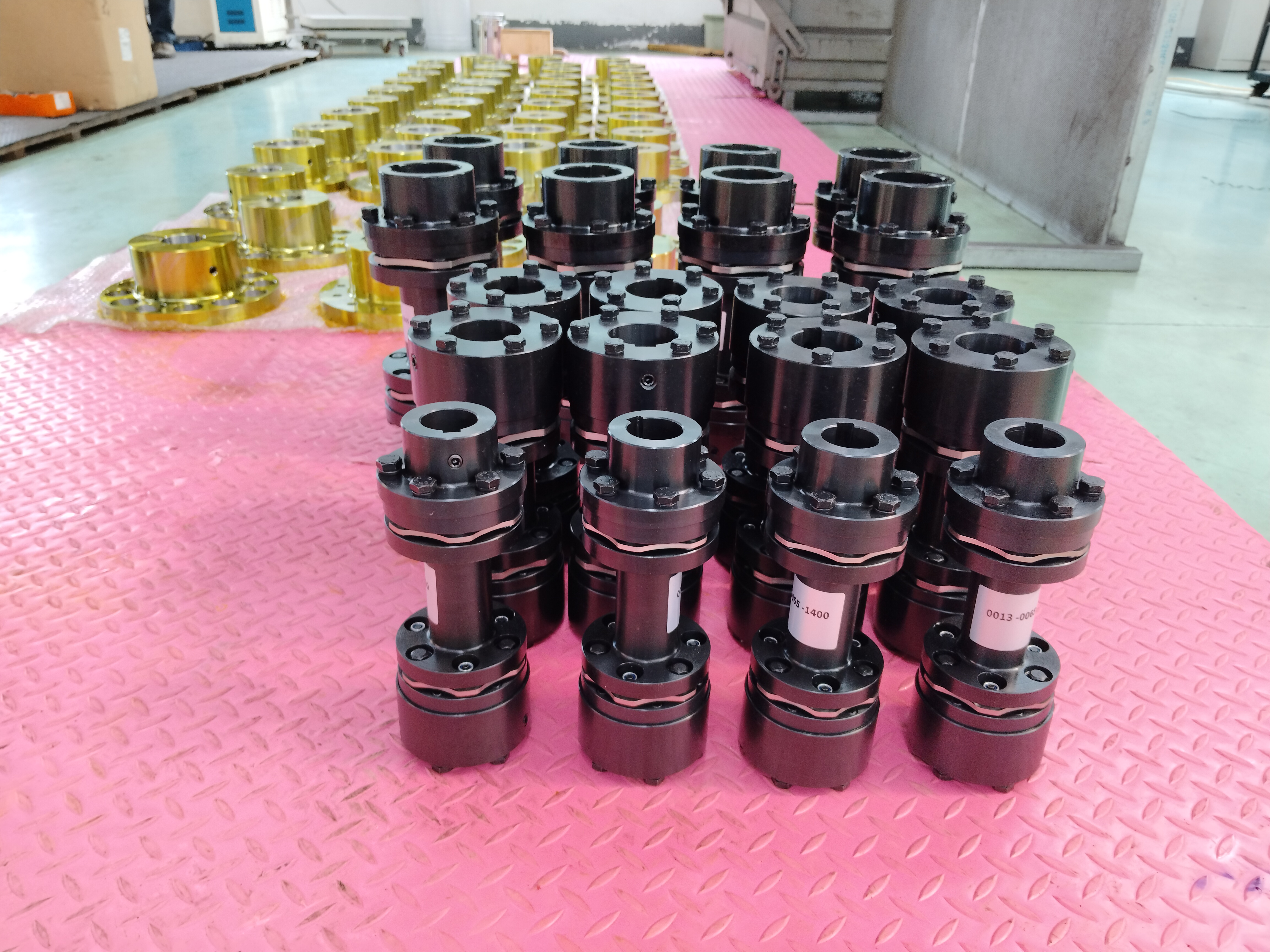

Hur skiljer sig MPJ-typmembrankopplingen med mellanaxel från standardutföranden?

Bland varianter av membrankopplingar som används i industriella drivsystem täcker membrankopplingen av MPJ-typ med mellanaxel, byggd enligt Q/YP 21002X-2018-specifikationen, ett specifikt tekniskt behov: överföring av vridmoment över ett längre avstånd mellan två utrustningsdelar som inte kan placeras nära varandra. Istället för att ansluta två membranenheter direkt till navet, infogar denna design en höghållfast mellanaxel mellan två membranenheter, en monterad nära drivutrustningen och en nära den drivna utrustningen. Detta arrangemang tillåter kopplingen att spänna över ett avsevärt installationsgap samtidigt som den korrigerar för diagonal, axiell och parallell förskjutning som utvecklas över detta spann på grund av fundamentvarians eller termisk axeltillväxt.

Jämfört med ormfjäderkopplingar, som använder ett lindat metallfjäderelement som är lindat genom räfflade navetänder för att överföra vridmoment och absorbera en del stötar, bygger MPJ-membrankonstruktionen på en helmetallmembranenhet snarare än en fjäder-och-spårmekanism. Denna strukturella skillnad bidrar till en särskilt styv vridningsrespons och gynnsamt dynamiskt balanseringsbeteende, eftersom det inte finns något löst fjäderelement som utsätts för växling under centrifugalkraft vid högre rotationshastigheter. Resultatet är stabil vridmomentöverföring även när axelhastigheten ökar, tillsammans med minskad mekanisk belastning som överförs till lager och hus, och en lägre tendens till vibrationer under kontinuerlig drift.

Vilken roll spelar mellanaxeln i kraftöverföring på långa avstånd?

Den mellanliggande axeln fungerar som ett styvt förbindningselement mellan de två membranaggregaten, och dess längd väljs i enlighet med det fysiska avståndet mellan den drivande och den drivna utrustningen i drivsystemet. I applikationer som transportördrivsystem vid malmbearbetningsplatser eller pumparrangemang där motorn sitter en bit från den drivna enheten på grund av krav på layout eller säkerhetsavstånd, tillåter denna axel vridmoment att färdas över det gapet utan att kräva att motorn och pumpen sitter direkt intill varandra. Eftersom själva axeln är tillverkad av höghållfast legerat stål och dimensionerad för att motstå böjning under vridmomentbelastning, bibehåller den rakhet över sin spännvidd, vilket i sin tur hjälper membranenheterna i varje ände att utföra sin felinställningskompensationsfunktion som avsett snarare än att kompensera för en böjd eller underdimensionerad axel.

Varför spelar diagonal, axiell och parallell förskjutning betydelse vid installationer med stora intervall?

Under en lång installationstid kan små variationer i grundsättningen, termisk expansion av axeln under drifttemperatur eller mindre fel under initial inriktning samlas till förskjutningar som skulle vara svåra för en kort, direkt koppling att absorbera. Membranaggregaten som är placerade vid vardera änden av den mellanliggande axeln böjer sig oberoende för att korrigera för den specifika typen av förskjutning som inträffar vid deras respektive anslutningspunkt, vare sig denna förskjutning är vinkel, axiell eller en kombination av båda. Detta tillvägagångssätt för distribuerad kompensation är en del av varför designen passar installationer med stora spännvidder där en enda kopplingspunkt annars skulle vara under överdriven böjspänning.

Vilka material och tillverkningssteg är involverade i tillverkningen av dessa kopplingar?

Membranskivorna tillverkas vanligtvis av rostfritt stål eller värmebehandlat legerat stål, material som är valda för sin förmåga att böja sig upprepade gånger genom många arbetscykler utan att utveckla utmattningssprickor. Tillverkning involverar vanligtvis precisionsstämpling eller laserskärning för att bilda membranprofilen, följt av en kontrollerad värmebehandlingsprocess som ställer in de mekaniska egenskaperna som krävs för långvarig böjningsprestanda. Navkomponenter och den mellanliggande axeln är bearbetade av kolstål eller legerat stål och borrade till axeldiameter med snäva toleranser, eftersom även mindre hålfel kan introducera vibrationer när enheten roterar med arbetshastighet inom ett industriellt drivsystem.

Vilka prestandaegenskaper bör förväntas från denna kopplingstyp?

Eftersom membranaggregatet överför vridmoment genom kontinuerlig metall-till-metall-kontakt snarare än glidande eller ingripande ytor, förblir glappet nära noll under hela kopplingens livslängd. Vridstyvheten är jämförelsevis hög, vilket innebär att kopplingen vrider sig mycket lite under belastning, vilket stöder applikationer där rotationstiden mellan anslutna axlar måste förbli konsekvent, såsom generatoraxlar i kraftverk eller precisionsdoseringspumpar. Dynamisk balanseringsprestanda tenderar också att vara gynnsam, eftersom konstruktionen helt i metall undviker de massfördelningsojämnheter som kan uppstå med fjäderbaserade eller elastomeriska konstruktioner vid högre rotationshastigheter.

Var används dessa kopplingar inom Ghanas industriella drivsystem?

Ghanas gruvsektor, inklusive guld- och manganverksamhet, involverar ofta drivanordningar för transportörer och krossar där motorplacering dikteras av strukturell layout snarare än närhet till den drivna utrustningen, vilket gör mellanaxelkopplingskonstruktioner till en praktisk passform för att ansluta dessa åtskilda komponenter i ett större drivsystem. Cementtillverkningsanläggningar tillämpar liknande kopplingsarrangemang med långa spann inom ugnsdrivtåg, där termisk expansion längs axelns längd under kontinuerliga eldningscykler kräver att membranaggregaten korrigerar för förskjutning som utvecklas gradvis under drift.

Kraftgenereringsanläggningar, inklusive termiska och vattenkraftverk, använder membrankopplingar med mellanaxlar för att ansluta turbiner till generatorer placerade på ett fast avstånd från varandra inom krafthusets layout. Vattenbehandlings- och bevattningspumpinstallationer tillämpar även denna kopplingstyp där pump- och motorplacering är åtskilda av strukturella eller underhållskrav, vilket gör att vridmomentet kan röra sig över gapet medan membransektionerna hanterar eventuella resulterande felinriktning vid varje anslutningspunkt.

Vad bör granskas innan du väljer och installerar denna kopplingstyp?

Urvalet börjar med att bekräfta vridmoment och varvtalskrav för den anslutna utrustningen mot kopplingens nominella kapacitet, tillsammans med mätning av det faktiska installationsspännet så att den mellanliggande axellängden kan specificeras korrekt för drivsystemet i fråga. Axelhålets diameter och kilspårdimensioner på både den drivande och den drivna sidan måste matcha kopplingsnaven exakt, eftersom en dåligt monterad anslutning kan skapa vibrationer oavsett hur väl själva membranenheten är klassad för applikationen.
