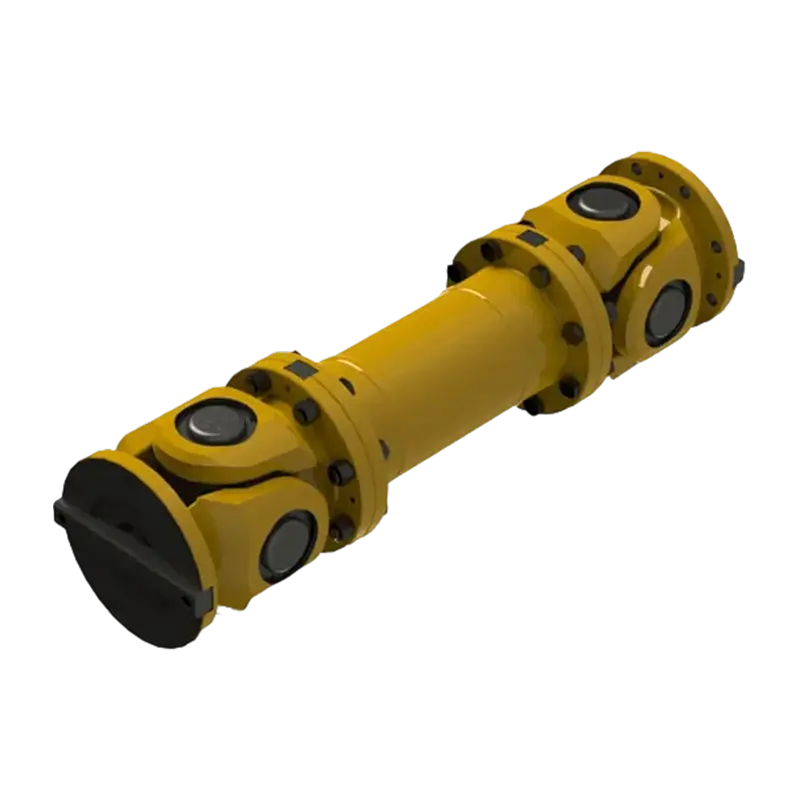

SWC-WF typ fläns universalkoppling utan expansionssvetsning
SWC-WF typ icke expansionssvetsad universalkoppling med fläns tillhandahåller en stabil och effektiv kraftöverföringslösning för tunga arbetsförhållanden som inte kräver frekvent axiell kompensation genom sin strömlinjeformade icke-svetsande flänsstruktur, speciellt inom precisionsindustrier som papperstillverkning, kemisk och allmän tillverkning. Kopplingen har en icke-elastisk metallkonstruktion med hög hållfasthet, och dess kärnfördelar ligger i utmärkt vinkelkompensationsförmåga (maximal axelvinkel upp till 15°) och extremt hög vridmomentöverföringseffektivitet. Det nominella vridmomentet kan bäras upp till 1000 kN · m, vilket säkerställer anslutningsstabilitet och drifthållfasthet för tunga maskinsystem i tuffa miljöer. Till skillnad från den lätta Nylon Gear Coupling eller Nylon Sleeve Gear Coupling, fokuserar SWC-WF-serien mer på strukturell styvhet och enkel installation under högt vridmoment. Men när man bygger komplexa automatiserade produktionslinjer kan den också flexibelt integreras med komponenter som nylon inre växelkoppling och flexibel nylon växelkoppling för att möta de dubbla kraven på kraftöverföringsnoggrannhet och flexibel anpassning av systemet, vilket avsevärt förbättrar den totala effektiviteten för hela systemet samtidigt som underhållskostnaderna minskar.
- Produktparametrar
- Skicka meddeloche
TEKNISKA PARAMETRAR

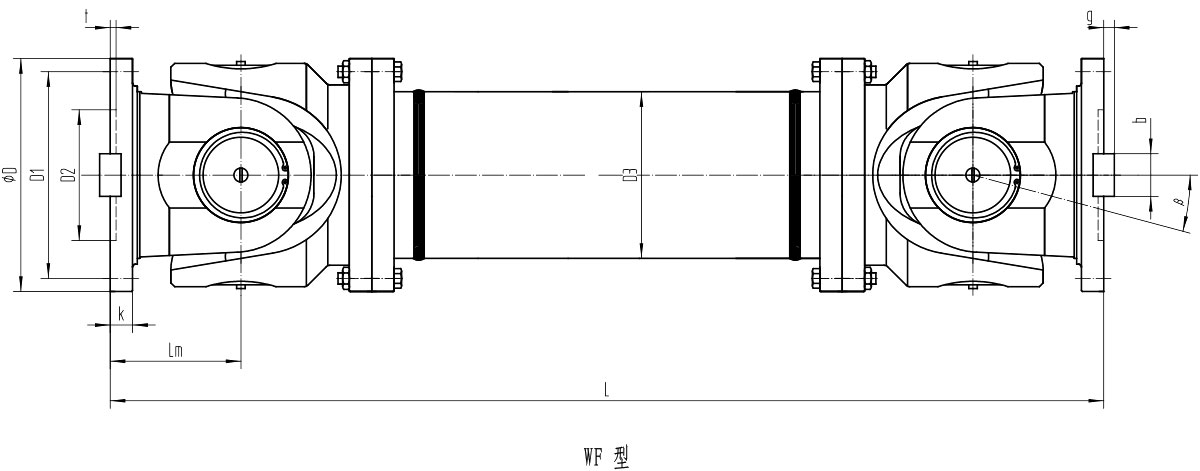

Grundparametrar och huvudmått för WF-typ stor universalkoppling utan expansionsfläns
| Typ | Rotationsdiameter D/mm | Nominellt vridmoment Tn/kN·m | Utmattningsmoment Tf/kN·m | Lagerlivsfaktor L | Axelvinkel β/(°) | Mått/mm | Tröghetsmoment I/kg·m² | Massa m/kg | |||||||||||
| L min | D₁(js11) | D₂(H7) | D3 | L m | n×φd | k | t | b(h9) | g | L min | Öka 100 mm | L min | Öka 100 mm | ||||||
| SWC180WF | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 560 | 155 | 105 | 114 | 110 | 8×φ17 | 17 | 5 | 24 | 7 | 0.248 | 0.007 | 58 | 2.8 |
| SWC200WF | 200 | 36 | 18 | 1.115 | ≤15 | 585 | 170 | 120 | 133 | 115 | 8×φ17 | 17 | 5 | 28 | 8 | 0.316 | 0.013 | 82 | 3.7 |
| SWC225WF | 225 | 56 | 28 | 7.812 | ≤15 | 610 | 196 | 135 | 152 | 120 | 8×φ17 | 20 | 5 | 32 | 9 | 0.636 | 0.023 | 93 | 4.9 |
| SWC250WF | 250 | 80 | 40 | 2,82×10¹ | ≤15 | 715 | 218 | 150 | 168 | 140 | 8×φ19 | 25 | 6 | 40 | 12.5 | 1.352 | 0.028 | 143 | 5.3 |
| SWC285WF | 285 | 120 | 58 | 8,28×10¹ | ≤15 | 810 | 245 | 170 | 194 | 160 | 8×φ21 | 27 | 7 | 40 | 15 | 2.664 | 0.051 | 220 | 6.3 |
| SWC315WF | 315 | 160 | 80 | 2,79×10² | ≤15 | 915 | 280 | 185 | 219 | 180 | 10×φ23 | 32 | 8 | 40 | 15 | 4.469 | 0.08 | 300 | 8 |
| SWC350WF | 350 | 225 | 110 | 7,44×10² | ≤15 | 980 | 310 | 210 | 245 | 194 | 10×φ23 | 35 | 8 | 50 | 16 | 7.189 | 0.146 | 387 | 11.5 |
| SWC390WF | 390 | 320 | 160 | 1,86×10³ | ≤15 | 1100 | 345 | 235 | 267 | 215 | 10×φ25 | 40 | 8 | 70 | 18 | 13.18 | 0.222 | 588 | 15 |
| SWC440WF | 440 | 500 | 250 | 8,25×10³ | ≤15 | 1290 | 390 | 255 | 325 | 260 | 16×φ28 | 42 | 10 | 80 | 20 | 23.25 | 0.474 | 880 | 21.7 |
| SWC490WF | 490 | 700 | 350 | 2,154×10⁴ | ≤15 | 1360 | 435 | 275 | 351 | 270 | 16×φ31 | 47 | 12 | 90 | 22.5 | 41.89 | 0.69 | 1263 | 27.3 |
| SWC550WF | 550 | 1000 | 500 | 6,335×10⁴ | ≤15 | 1510 | 492 | 320 | 426 | 305 | 16×φ31 | 50 | 12 | 100 | 22.5 | 68.48 | 1.357 | 1663 | 34 |
